气动薄膜三通调节阀工作原理图

时间:2017-04-26 16:21:06   来源:多仪阀门   点击:0

气动薄膜三通调节阀可分为合流和分流两种作用方式,阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用,常用于热交换器的两种流体分配调节,也可用于简单的配比调节。


气动薄膜三通调节阀适合于把一种流体通过三通阀,分成二路流出或把两种流体经三通阀,合并成一种流体的工况,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。

气动三通调节阀工作原理:

气动薄膜三通调节阀采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀芯开度位移,达到对流体介质的工艺参数精确调节控制。

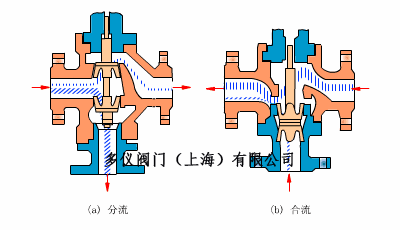

气动薄膜三通调节阀工作原理图
合流调节阀和分流调节阀芯位置不一样,合流调节阀的阀芯位于两阀座之内,分流阀的阀芯位于两阀座之外,这样设计阀芯,可以使流动方向将阀芯处于流开状态,合流调节阀能稳定操作。
