自力式微压调节阀

自力式微压调节阀

  • 阀门型号:ZZVP
  • 通径规格:DN15~DN100mm
  • 结构形式:直通单座铸造阀
  • 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
  • 公称压力:PN10、PN16
  • 适用温度:≤150℃
  • 应用范围:油品、化学品、液体储罐的氮封系统中
  • 产品特点:压力稳定、精度高、密封性好,控制微小差压
自力式微压调节阀概述:

自力式微压调节阀采用平衡型单座阀,压力稳定、精度高、密封性好,用于控制微小差压。在运行中可任意对设定值进行调整,可广泛应用于介质压力不大于1.4Mpa工作温度不大于120℃(或150℃),调压范围在0.14-7.2KPa无腐蚀性的气体介质的阀后压力(毫米水柱级),广泛适用于各种油品、化学品、液体储罐的氮封系统中。

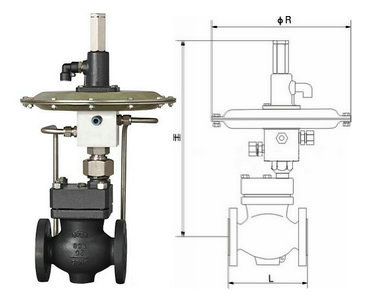

自力式微压调节阀结构图
自力式微压调节阀应用:

自力式微压调节阀是一种无需外加能源,利用被调介质自身压力为动力源,进行自动调节压力恒定的节能型产品,适用于各种工业炉燃烧统燃料气体、石油在制品或油库贮罐,保护气体与热处理保护气体的微压自动调节等场合。

自力式微压调节阀参数:

技术参数和性能
阀体 DN15~100mm PN1.6 4.0MPA 材质WCB CF8 CF8M
阀盖 材质WCB CF8 CF8M 压力平衡元件:膜片+弹簧 材料:弹簧304
膜片 丁晴橡胶:-40-120℃ 氟橡胶:-20-150℃ 乙丙烯橡胶:-50-150℃

执行机构(指挥器)
模盒用A3钢板冲压成型
膜片 丁睛橡胶 氟橡胶 乙丙烯橡胶
弹簧304 阔芯304 阀座304 阀杆304
有五种可调压范围一种规格型号的执行机构
拆装交换便捷,调节方便

自力式微压调节阀工作原理:

该阀采用大膜片执行机构输出力大稳定,对压力流量微小变化极其敏感,控制精度很高,阀芯采用单座流开(高进低出)设计,在阀盖处(和阀体连接处)安装有平衡膜片(起到阀前压力平衡,消除不平衡力)阀后压力经取压管进入薄膜执行机构,同薄膜执行机构调节弹簧相比较,压力达不到设定值(调节压缩执行机构弹簧)阀后压力则变大,反之则变小。

自力式微压调节阀流量系数:


额定流量系数、噪音衡量系数、允许压差
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100
额定流量系数 Kv 4 6.3 8 16 20 32 50 80 25
流量特点     快开
公称压力 PN   1.6Mpa
噪音衡量系数Z值 弹簧   1Cr18Ni9
波纹膜片 丁晴橡胶 氟橡胶   乙丙烯橡胶
工作温度 -40-120℃ -20-150℃   -50-150℃
