对夹式蝶阀安装说明及步骤

时间:2019-08-28 14:40:43   来源:多仪阀门   点击:0

对夹式蝶阀是工业管路中最为常见的阀门种类之一,对夹式蝶阀本身结构比较小,只需把蝶阀放入管道两端法兰中间,用双头螺栓穿过管道法兰和对夹式蝶阀锁紧,就可控制管路的流体介质。对夹式蝶阀特别适用于空间狭窄或管道之间距离较短的场所,蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。

一、对夹式蝶阀安装前说明:

1、安装开始操作前,用空气喷洗清除配管上的外物,配管内面用清水清洗干净。
2、仔细核对阀门使用情况是否与其性能规范相符;(温度、压力)
3、检查阀门通道及密封面是否有杂物,并及时清除;
4、开箱后阀门要及时安装,请勿随意松动阀门上的任何紧固螺钉或螺母;
5、对夹式蝶阀必须使用专用的蝶阀法兰片。
6、电动蝶阀可以安装在任意角度的管道上,为了维护方便建议不要倒置安装。
7、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中,螺钉均匀拧紧,密封面必须贴合完整;如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板,或顶住蝶板造成阀杆处泄漏。

二、对夹式蝶阀安装步骤:

对夹式蝶阀的正确安装关系到蝶阀的密封程度,以及会不会泄露等问题,包括工况作业中的安全性,用户应对安装流程加以了解。

1、如所示,将阀门放置于预安装的两片法兰之间,注意螺栓孔要整齐对齐。
对夹式蝶阀安装1
2、将四对螺栓螺母轻轻插入法兰孔,将螺母稍加拧紧以校正法兰面的平面度;
对夹式蝶阀安装2
3、将法兰利用点焊固定于管道上;
对夹式蝶阀安装3
4、将阀门移出;
对夹式蝶阀安装4
5、将法兰完全焊接固定在管道上;
对夹式蝶阀安装5
6、待焊口冷却后再安装阀门。保证阀门在法兰中有足够活动空间以防止阀门被损坏,并保证阀板有一定的开度;
对夹式蝶阀安装6
7、校正阀门位置并将四对螺栓拧紧,(注意不要拧得过紧)
对夹式蝶阀安装7
8、将阀门打开,保证阀板能自由开闭,然后使阀板轻微开启;
对夹式蝶阀安装8
9、交叉均衡将所有螺母拧紧;
对夹式蝶阀安装9

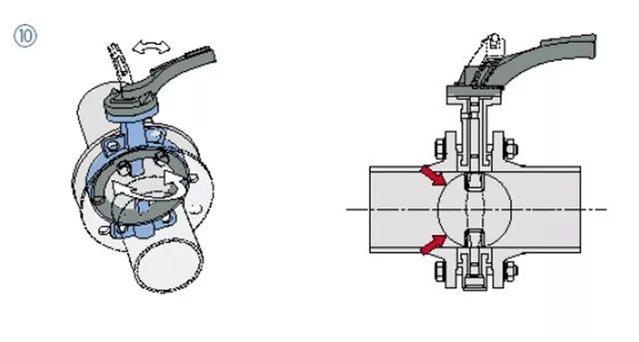

10、再次确认阀门能自由开闭,注意:确认阀板没有碰到管道。
对夹式蝶阀安装
对夹式蝶阀的安装首先在安装前要必须平放,切记不可随意的磕碰,在安装的时候将它拉制成安装的长度之后,在现场管道的设计当中,没有经过特殊的允许是不可以随意拆卸对夹式蝶阀,这是我们要在安装前知道的。同时大家还要知道,对夹式蝶阀可以安装在任意的位置,但对夹式蝶阀安装完成之后就需要沿线铺设蝶阀,对对夹式蝶阀做一个支架,而支架一旦做成之后,在用的时候就严格禁止将支架卸掉。
