电动阀门控制器/箱
时间：2015-08-28 18:14:06 来源：多仪阀门 点击：0次
电动阀门控制器又称为电动阀门控制箱，简称阀门控制箱或阀门控制器，是与电动阀门配套使用的电气设备，主要由控制电路、工作显示电路、开度指示电路和主电路四部分组成。用以控制电动阀门的开启和关闭，可以实现在控制室内远距离对电动阀门的控制。
一般有：单相阀门控制器和三相阀门控制器。
1，单相阀门控制器是用来控制回转型阀门电动装置的仪器，可以通过外接电源的切换实现开、关和中间位置的控制。
2，三相阀门控制器是用来控制阀门三相电动装置的一种仪器，它可以向三相阀门电动装置发出开启和关闭的指令，实现阀的远距离控制，也可以在现场手动操作。
电动阀门控制器原理：
接通控制器的电源后，电源指示灯亮，现场/远控指示灯显绿色，控制器为远控状态。当阀门在“全开”位置时，面板上的“阀开”绿色指示灯亮，在“全关”位置时黄色的“阀关”指示灯亮，在“全开”与“全关”之间位置时，两个指示灯都不亮。

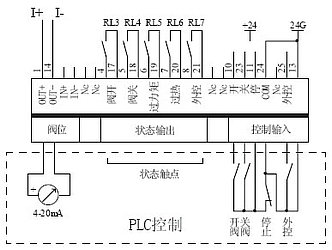

电动阀门控制器控制原理图
当电动阀门在开向或关向工作行程中需停止，可按下“停”按键。电动阀门在开向或关向工作过程中如出现了“过力矩”情况，电动装置的凸轮就会触压KZK或GZK二个微动开关中的一个，电机随即停止转动，并接通了报警电路，面板上的红色故障指示灯亮，同时蜂鸣器发出4KHz的报警声。建议用户每台控制器配备一台空气开关。
|
“现场/远控”按键为现场/远控选择键，释放为远控状态指示灯显绝色。按下为现场状态指示灯显红色。当选择控制器为远控状态时，控制器面板上的“开阀”、“关阀”、“停”等按键起控制作用。现场电动阀门上的“现场开”、“现场关”按钮不起作用(用户在选购电动装置时，现场控制按钮为任选件，因此部分用户的电动装置可能不具备现场控制功能，但是没有现场控制功能并不影响控制器的远控功能)。当选择控制器为现场状态时，电动装置上的“现场开”、“现场关”按钮起控制作用，控制器面板的“开阀”、“关阀”、“停”等按键不起作用。
按下“开阀”按键，电机电源被接通，电机转动，当阀门到达“全开”位置时1GXK微动开关被凸轮触压，电机停止转动，同时2GXK微动开关被另一个凸轮触压，指示“阀关”的黄色指示灯亮。
|
 |
