阀门定位器(智能/气动/电气)

阀门定位器,是调节阀门的主要附件,通常与气动阀门配套使用,它接受调节器的输出信号,然后以它的输出信号去控制气动阀门,当阀门动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。

阀门定位器工作原理

阀门定位器能够增大调节阀的输出功率,减少调节信号的传递滞后的情况发生,加快阀杆的移动速度,能够提高阀门的线性度,克服阀杆的摩擦力并消除不平衡力的影响,从而保证调节阀的正确定位。

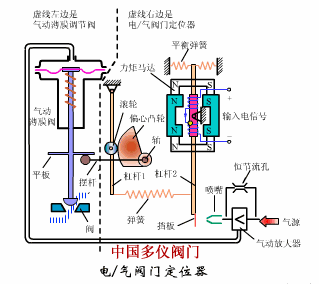

阀门定位器工作原理
阀门定位器是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号,进行比较,当两者有偏差时,改变其到执行机构的输出信号,使执行机构动作,建立了阀杆位移量与控制器输出信号之间的一一对应关系。因此,阀门定位器组成以阀杆位移为测量信号,以控制器输出为设定信号的反馈控制系统。该控制系统的操纵变量是阀门定位器去执行机构的输出信号。

阀门定位器分类:

一般可分为气动阀门定位器、电气阀门定位器及智能阀门定位器。

1.气动阀门定位器:
一种将电气信号转换成压力信号的转换装置,以压缩空气或氮气为工作气源来控制阀门的开度大小的阀门定位器。

2.电气阀门定位器:
把控制系统给出的直流电流信号转换成驱动调节阀的气信号,控制调节阀的动作。同时根据调节阀的开度进行反馈,使阀门位置能够按系统输出的控制信号进行正确定位。

3.智能阀门定位器:
一种不需要人工调校,可以自动检测所带调节阀零点,满程,摩擦系数,自动设置控制参数的阀门定位器。
