截止阀结构 截止阀设计标准

截止阀是一种特别常见的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量.截止阀适用压力、温度范围很大,但一般用于中、小口径的管道。

截止阀结构原理:

1,截止阀进口和出口的中心位于同一直线上,流体流动时呈现像一个S形的球体,因此也被被称为球形截止阀。

2,当阀杆的阀座朝底部密封面下降压住时,介质停止流动;阀杆上升时,介质从下方往上方流道而过。

截止阀安装时一般有方向要求,管路中介质的流向一般由下向上流过阀座口,就是我们常说的所谓“低进高出”,这样的目的是为了减少流体阻力,使开启省力和关闭状态下阀杆、填料涵部分不与介质接触,保证阀杆和填料涵不致损坏和泄漏。

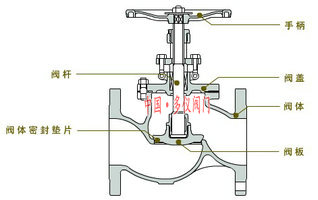

截止阀结构图
截止阀结构图
截止阀结构形式及设计标准:

名称 截止阀结构形式 截止阀设计标准
典型锻钢截止阀 1、流道
JB/T 7746-1995:缩孔
BS5352-1999:通孔或缩孔(CL150~800);通孔(Cl1500)
JPI-7S-36-1999:通孔
2、阀体和阀盖的连接:法兰、螺纹或焊接
3、连接端
JB/T 7746-1995:内螺纹、承插焊或法兰
BS5362-1999:内螺纹、承插、法兰和对焊
JPI-7S-36-1999:内螺纹、承插
JB/T 7746-1995
BS 5352-1999
JPI-7S-36-1999
内压自封式锻钢截止阀 1、流道:缩孔
2、阀体与阀盖的连接:内压自封式
3、连接端:对焊、法兰或承插
ASME B16.34-1996
铸钢截止阀 1、流道:角式、直通、直流(Y 型)三种
2、阀体与阀盖的连接:法兰
3、连接端:法兰或对焊
4、可以采用多种型式的阀瓣,通常为明杆,也有少数口径较小的阀门采用暗杆
JPI-7S-46-1999
JIS B2071-1999
JIS B2072-1999
JIS B2081-1999
JIS B2082-1999
BS 1873-1999
MSS-SP-42-1999
GB/T 12235-1989
BS 5160-1989
波纹管密封截止阀 1、流道:角式、直通、直流(Y 型)三种
2、阀体与阀盖的连接:法兰
3、连接端:法兰或对焊
4、可以采用多种型式的阀瓣,通常为明杆,也有少数口径较小的阀门采用暗杆
5、波纹管和填料双重阀杆密封
ASME B16.34-1996
角式高压截止阀 1、流道:角式
2、阀体与阀盖的连接:螺纹、卡箍或焊接
3、可采用多种型式的阀瓣,对于超高压阀门,通常采用内压自平衡的阀瓣
4、阀体可采用整体式,两件式
5、连接端:法兰或对焊
ASME B16.34-1996
GB/T 12235-1989
衬里截止阀 1、流道:角式、直通、直流(Y 型)三种
2、阀体与阀盖的连接:法兰
3、连接端:法兰或对焊
4、衬里材料为橡胶、塑料等
ASME B16.34-1996
双向三通截止阀 1、流道:双向三通流道
2、阀体与阀盖的连接:法兰
3、连接端:法兰或对焊
ASME B16.34-1996
铸钢放料截止阀 1、流道:直通式
2、连接端:法兰
3、阀瓣:上展式或下展式
4、阀体与阀盖的连接:法兰
ASME B16.34-1996
三通截止阀 1、流道:三通
2、连接端:法兰
3、阀瓣:平面密封
ASME B16.34-1996
压力表截止阀 1、流道:直流、直角、三通
2、阀体与阀盖的连接:整体锻造或螺纹
3、连接端:外螺纹、卡箍
4、阀瓣:有锥面和平面两种
ASME B16.34-1996
水封截止阀 1、流道:直流
2、连接端:承插焊、对焊
3、阀体与阀盖:均为锻造,有个铬镍钢或碳钢
4、阀瓣:锥面密封(DN10~25mm),平面密封(DN32~200mm)
E101-1999
GB/T 12235-1999
ASME B16.34-1996
料浆截止阀 1、流道:直流
2、连接端:法兰
3、阀体结构:分左右阀体中间夹阀座,左右阀体用螺栓连接
4、阀体与支架连接:采用螺栓连接
5、阀盖:CL150 整体锻造,CL300、CL400 分体式,采用支柱连接
6、阀瓣:锥面密封成平面密封,或节流式密封面堆焊硬质合金
GB/T 12235-1989
ASME B16.34-1996
角式截止阀 1、流道:直角
2、连接端:法兰
3、阀体与阀盖:为锻造节流型式,套筒钻孔、活塞在套筒中上下移动起到调节流量作用
4、阀体、阀盖连接:螺栓连接
API 6A-2002
钛材截止阀 1、流道:直通
2、阀体、阀盖、填料箱、阀瓣、阀杆为钛材
3、阀体、阀盖连接:螺栓连接
4、阀瓣为平面密封
GB/T 12235-1989
