卫生级三通球阀_卡箍式三通快装球阀

时间:2020-11-10   来源:多仪阀门   点击:

卫生级三通球阀可以满足食品、生物制药领域各种介质的特殊要求,全部钢件采用不锈钢材料,密封件采用食品硅橡胶或聚四氟乙烯材料,符合食品卫生规范。卫生级三通球阀分为L型、T型两种结构,阀门经过镜面抛光处理、通道无流阻和滞留,使得介质能顺利通过阀门。广泛用于食品、饮料、制药、乳制品、啤酒以及精细化工等行业。

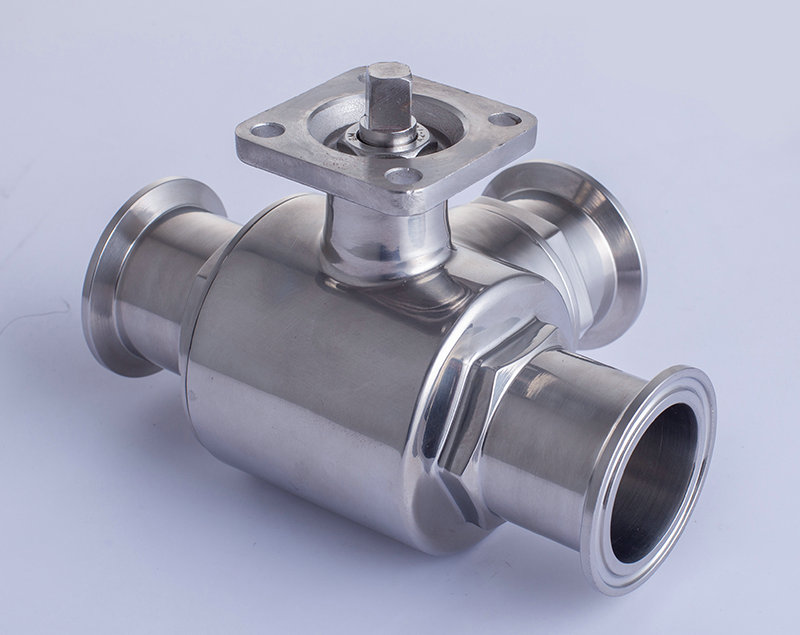

卫生级三通球阀

卫生级三通球阀采用高平台设计,阀门和支架为一体化,可直接装配手动,电动,气动等执行机构,免去了支架节约成本,提高生产效率,而且大大提高阀门与执行器之间的稳固性。卫生级三通球阀有焊接、快装、外螺纹、内螺纹、法兰等多种连接方式。

卫生级三通球阀

卫生级三通球阀技术参数:

公称通径 Φ15~Φ102
公称压力 PN1.0MPa
连接形式 焊接、快装、外螺纹、内螺纹、法兰
结构形式 T型三通、L型三通
阀体材质 不锈钢304、316、316L
密封材料 氟塑料F
使用温度 -40℃~150℃
控制形式 手动、电动、气动(开关切断,流量调节等)
适用介质 酒品、生物工程、食品、制药、饮料、乳品等

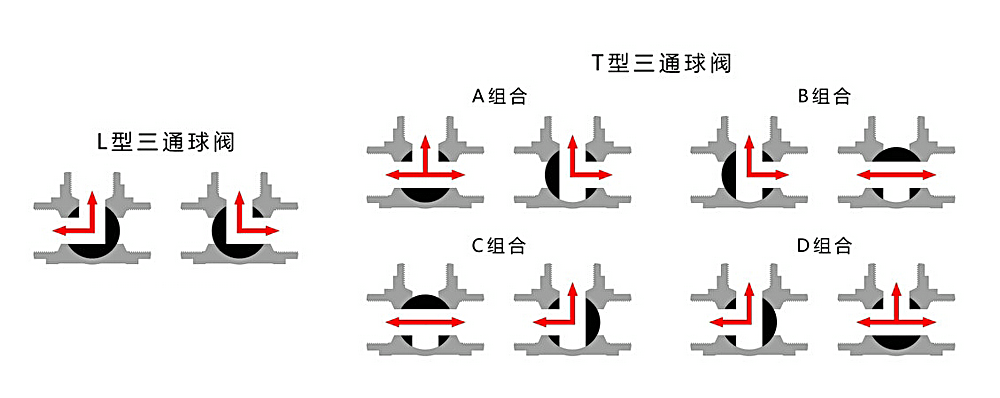

卫生级三通球阀流向说明:
不锈钢三通球阀流向图

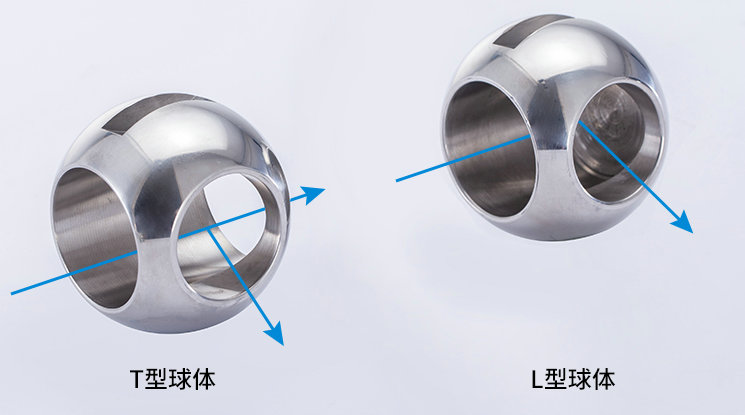

L型卫生级三通球阀适用于介质流向的切换,能使相互垂直的两个通道相互连通,T型三通球阀适用于介质的分流、合流或流向切换。
T型卫生级三通球阀可以使三个通道互相连通或使其中两个通道连通,起分流或合流作用,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。
