带信号反馈手动球阀_带回信器手动球阀

时间:2019-06-26 12:57:13   来源:多仪阀门   点击:0

带信号反馈(回信器)手动球阀主要用于相关场合中,方便通过控制系统可以清楚的知道,管路中流体是流通还是切断的状态,即为开关信号反馈显示的作用。相比常规的普通球阀来说,带信号反馈手动球阀顶部装配了回信器,可清楚的显示阀门的开关状态,也可通过远程监控来确认阀门工作状态,即方便又安全可靠!

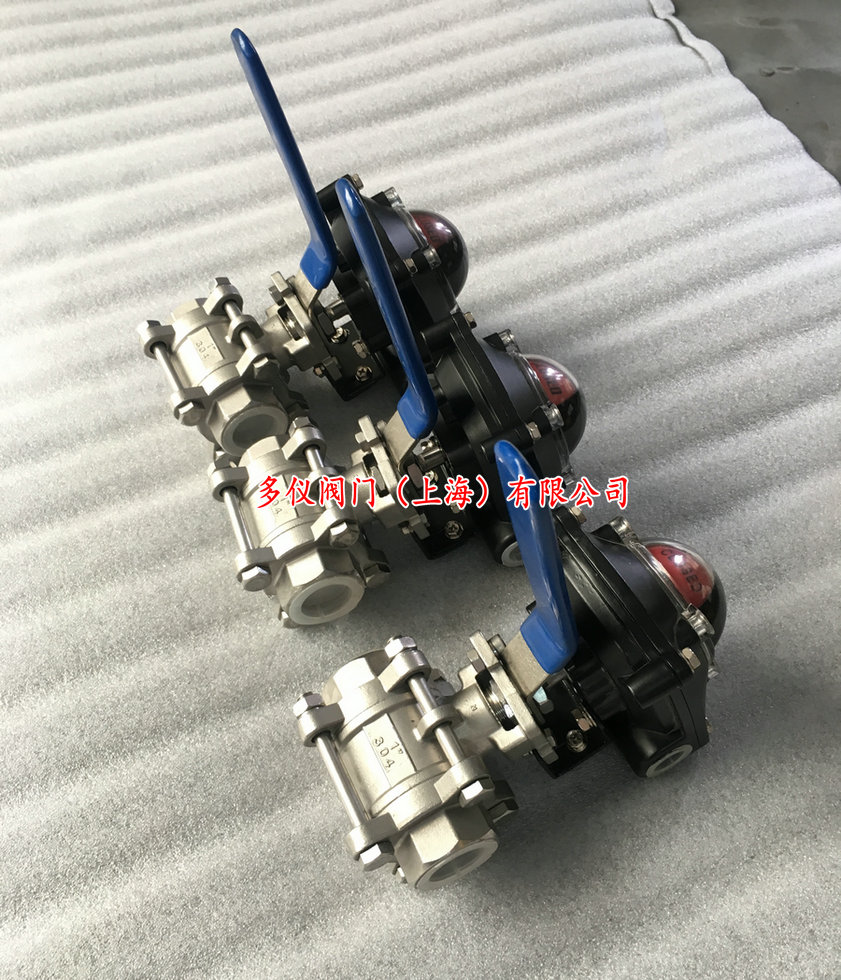

带信号反馈手动球阀

带信号反馈手动球阀是自动控制系统中检测阀门状态一种现场仪表,用以将阀门的开启或关闭位置以开关量的信号输出,被程控器接收或计算机寻访采样,确认后执行下一步程序.该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。

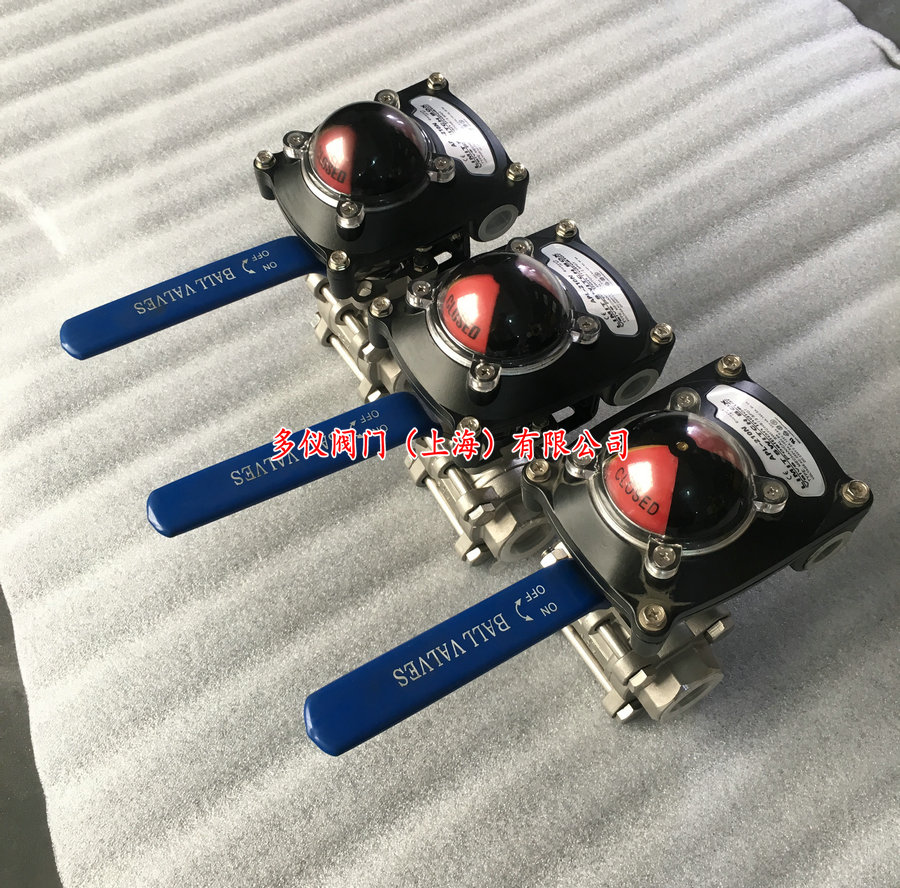

带信号反馈手动球阀图片

带信号反馈手动球阀是将有源反馈信号开关或者无源反馈信号开关加装在球阀手柄上方,通过手柄开关触动,将信号反馈到控制室系统,防止工作人员疏忽阀门开关状态,在控制室能够了解现场阀门的工作现状。

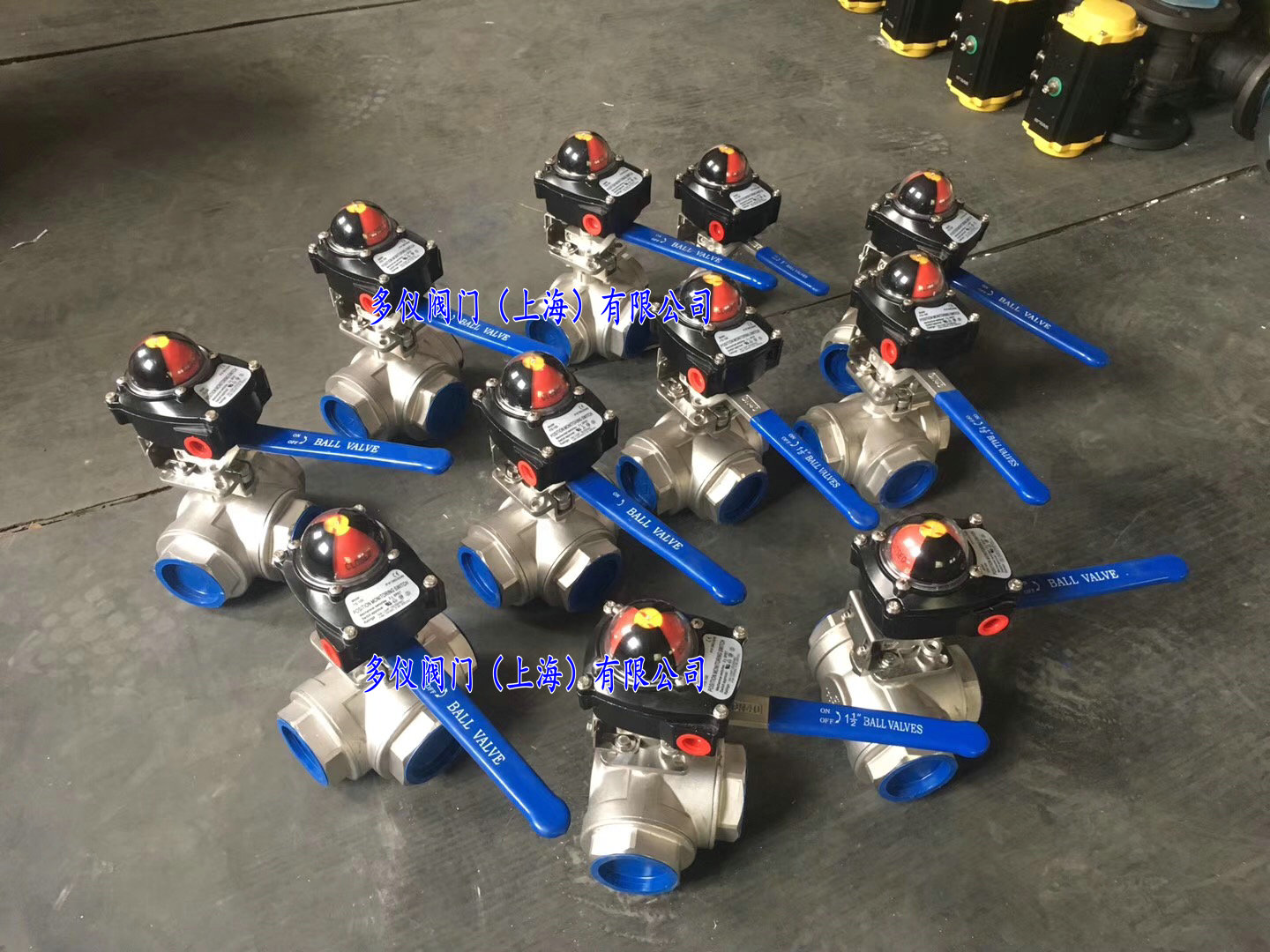

手动带信号反馈球阀

防护等级 IP65(本质安全型)IP67(外壳防护型)
触点容易 6A/24VDC(直流) 10A/220VAC(交流)
环境温度 -35℃~ +70℃
接线端口 2-G1/2"
放置角度 0°~90 °角行程 0°~180 °(可调)
位置指示 开—黄,关—红
现场指示 控制阀开关位置通过指示器现场就地指示
安装方便 支架连接孔设计合理,安装方便
调整简单 快速置位凸轮,通过花键轴和弹簧安装,可不用工具360°调整至工作位置

限位开关检测的阀位转角位移,通过同轴连接件使传动轴产生旋转,让凸轮触动或感应开关,从而使开关组件的触点闭合或断开,通过接线端子向外部传送开关量信号,并通过指示器就地显示。
