气动UPVC塑料三通球阀图片

时间:2018-09-03 11:25:08   来源:多仪阀门   点击:0

气动UPVC三通球阀是一种可在含有各种腐蚀性介质中,用于截断、换向以及分流、合流的塑料三通球阀。不仅本体重量轻容易安装,且材质卫生无毒、耐磨损,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

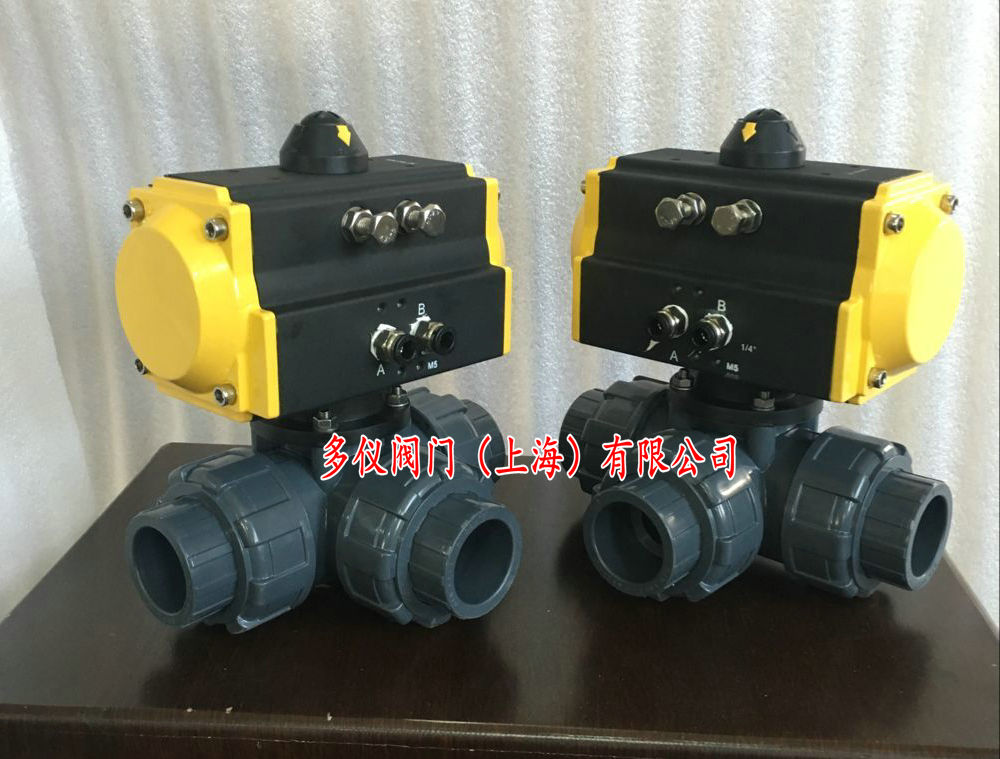

气动UPVC三通球阀

气动UPVC三通球阀特别适用于介质较洁净的液体和气体,且介质中不能含有颗粒状杂质,否则会引起物体刮坏密封圈,从而导致泄露的问题发生!一般工作温度在-10℃-85℃,压力在1.0mpa以内。

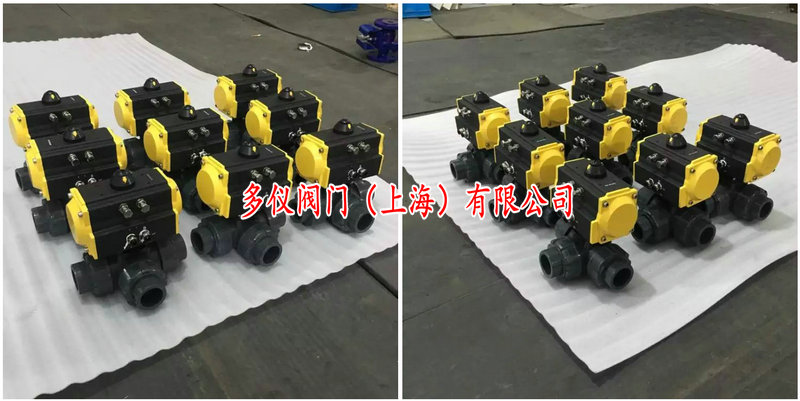

气动塑料三通球阀

气动UPVC三通球阀分为三通T型及三通L型,可实现介质换向、分流、合流功能。L型三通球阀用于管路介质流向的切换,能使相互垂直的两个流道连通。T型三通球阀可用于介质的分流、合流及流向切换,T型球体通道可以使用三个通道互相连通,或是其中的两个通道连通,可以实现其中的两种、三种或四种功能。(如下图所示)

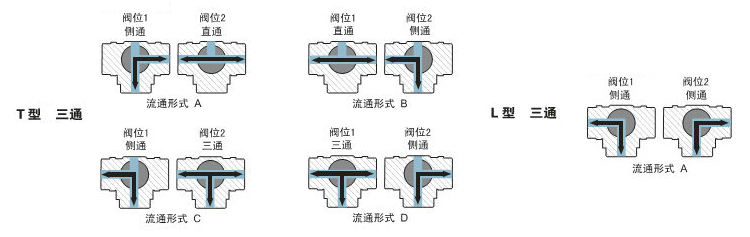

气动UPVC三通球阀流向图


作用形式
双作用、单作用常闭,常开
 驱动气源
5-7bar压缩空气
气动附件
限位开关、定位器、电磁阀、过滤减压阀、手轮机构
公称通径
DN15-100mm
公称压力
1.0MPa
适用温度
PTFE:-30~+80℃
连接方式
双由令、法兰
阀体结构
三通T型、三通L型
阀体材质
UPVC
阀板材质
UPVC
阀座衬里
PTFE
适用介质
PVC兼容的食品工业化学溶剂
