防爆电动蝶阀接线图说明及控制方式

时间:2019-11-14   来源:多仪阀门   点击:

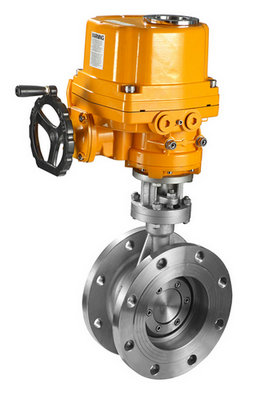

防爆电动蝶阀是专用于易燃易爆场合的控制设备,防爆等级为ExdIIBT4/CT4或CT5,具有质量稳定,防爆性能好,安全可靠等优点。且连接形式及结构形式多样化,在食品、环保、轻工、石油、化工、水处理、电力等行业被得到广泛应用。不仅可用于开关两位控制,也可输入4-20mADC、1-10V DC信号及电源,控制阀门的开度,实现对压力、流量、温度、液位等参数的调节。



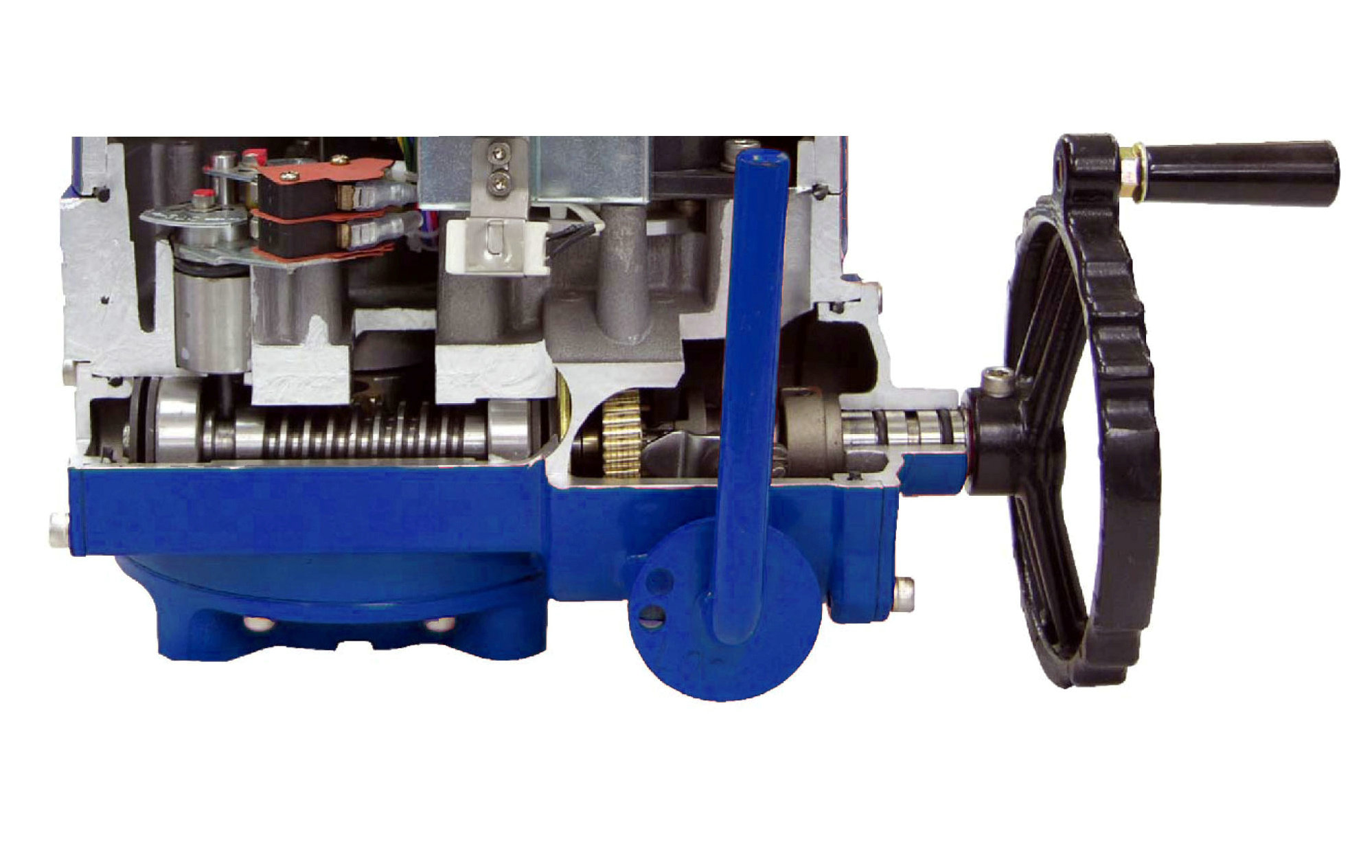

防爆电动蝶阀能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆,壳体为硬质铝合金,耐腐蚀性强,防护等级为 IP67。电机为全封闭式鼠笼式电机,扭矩大,惯性力小,绝缘等级为 F 级,内置过热保护开关,可防止电动执行器堵转电机过热时损坏电机,并带有手轮设计,可以用于断电时操作,保证安全可靠。

防爆电动蝶阀通过380V/220V/DC24V等电源为驱动电源,但不同的电压及控制形式,所对应的接线方式也均不相同,用户需进行详细了解及认知!

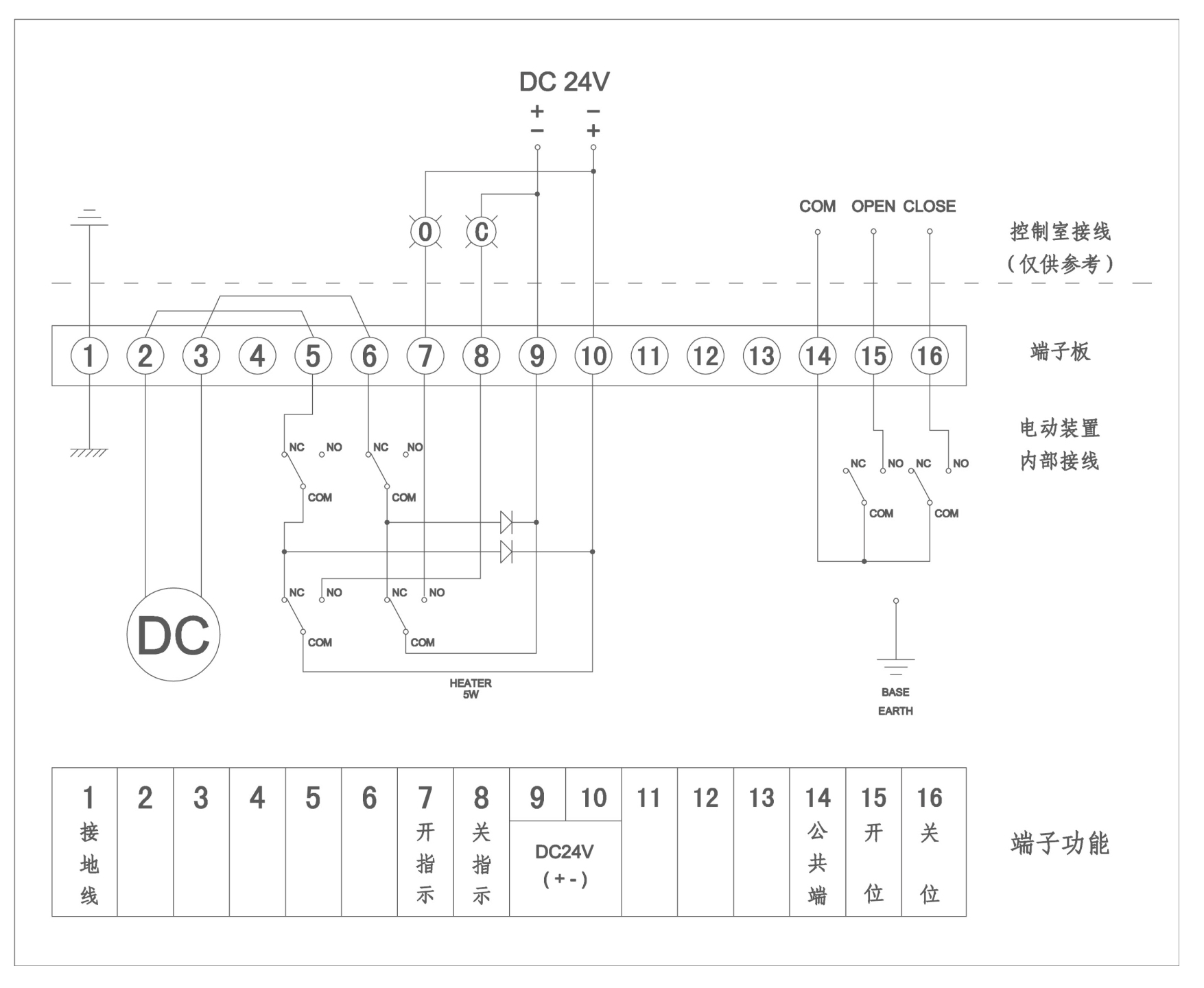

DC24V防爆开关型接线图

DC24V防爆开关型接线图

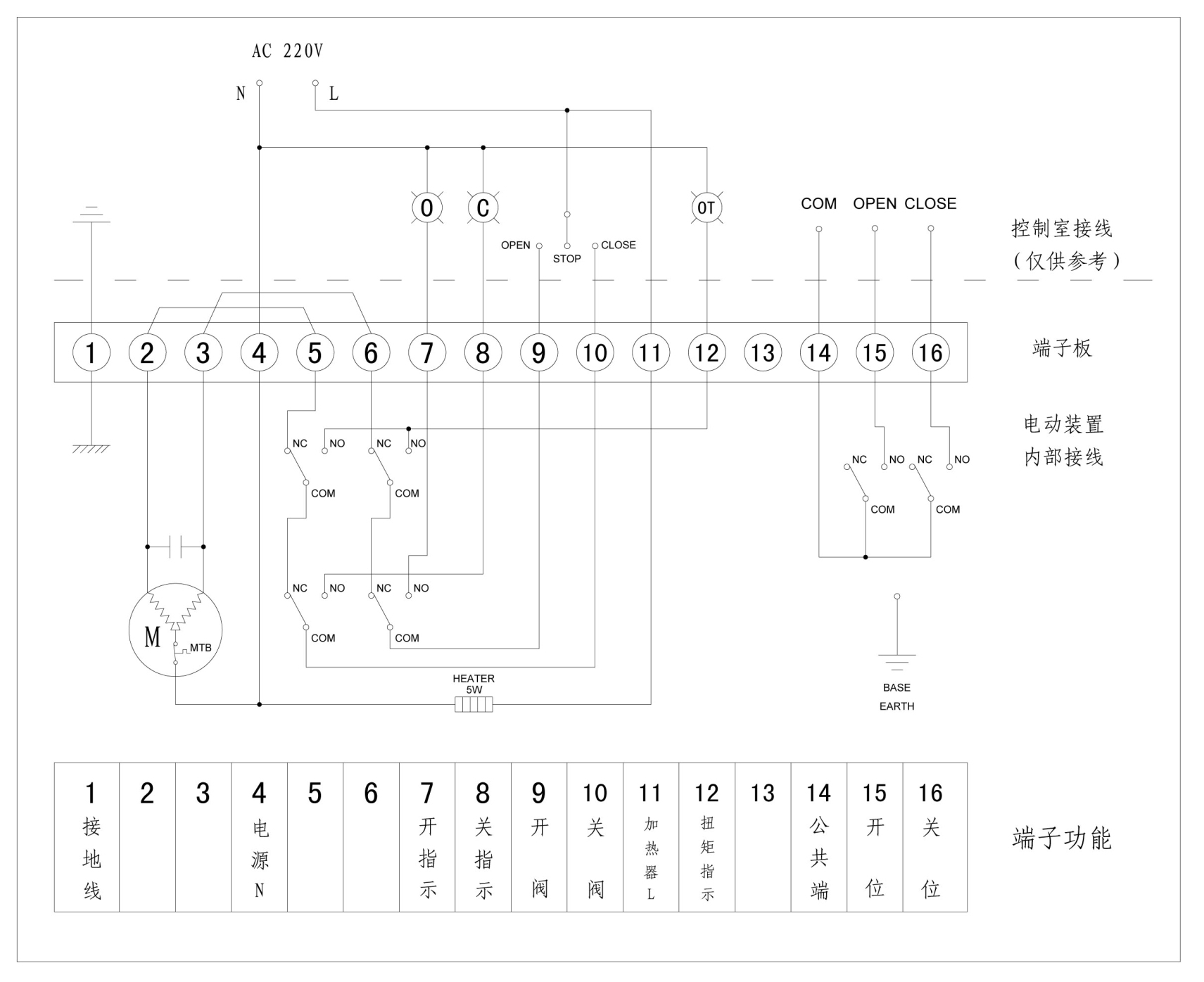

AC220V防爆开关型接线图
AC220V防爆开关型接线图
AC380V防爆开关型接线图

AC380V防爆开关型接线图

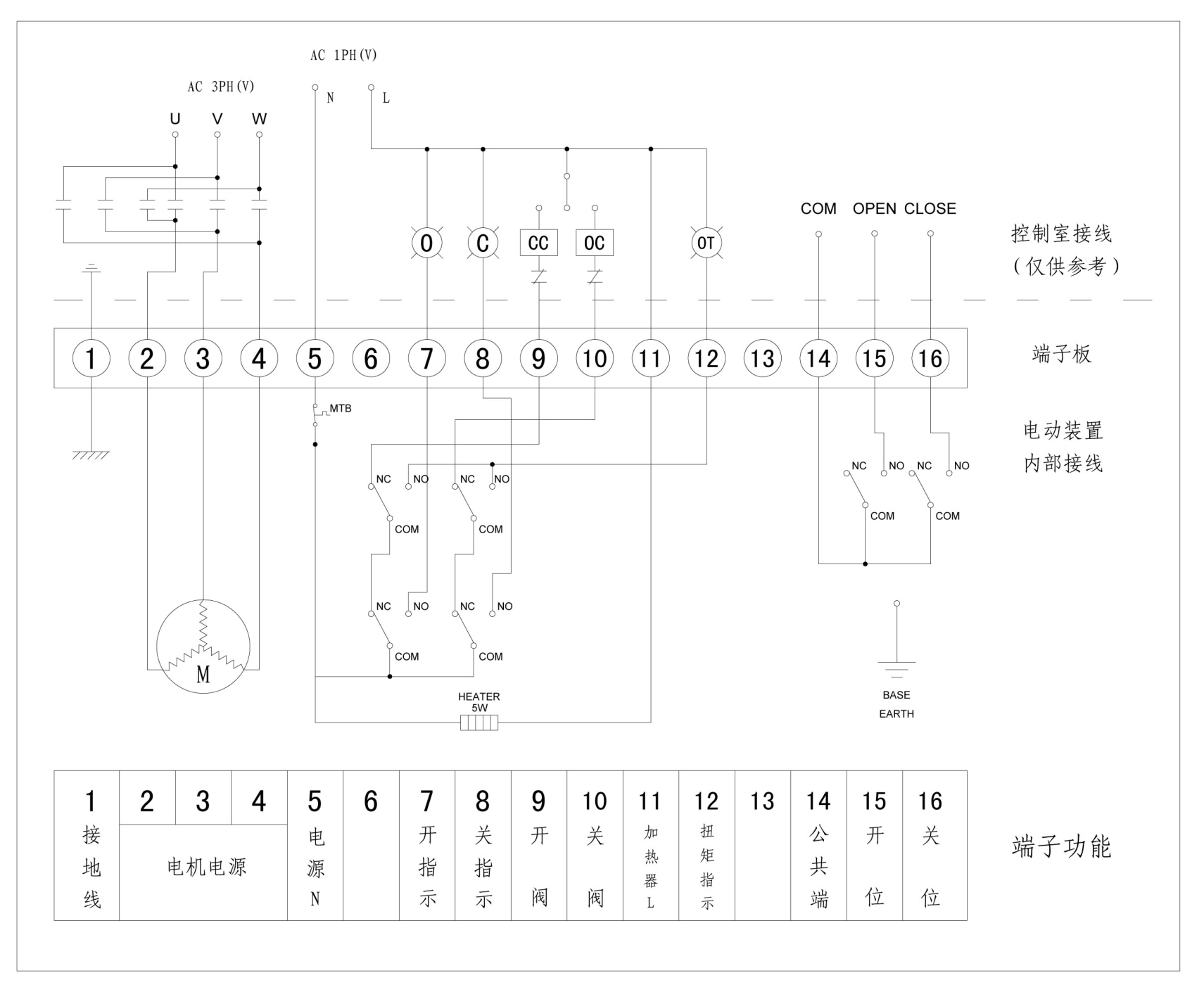

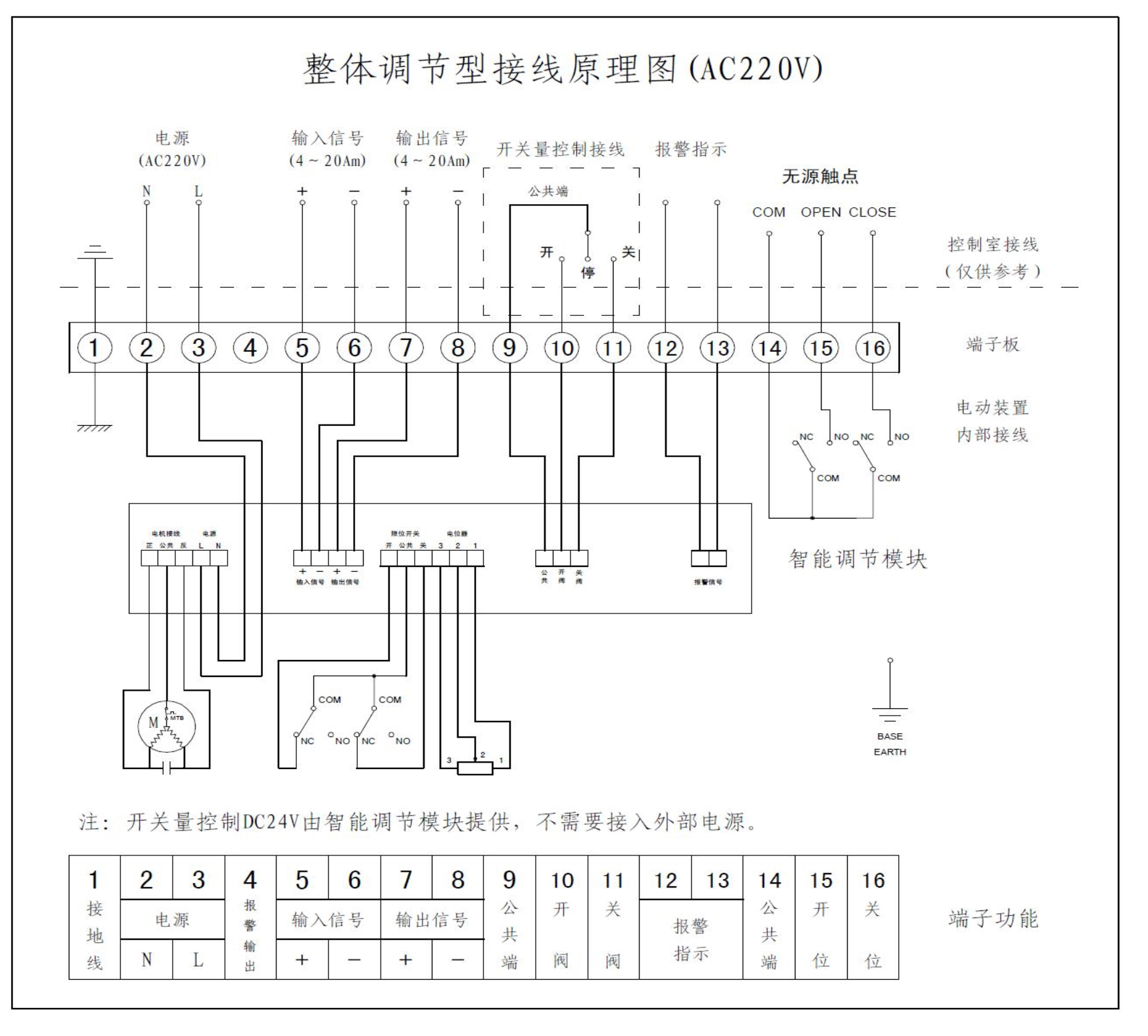

AC220V防爆整体型接线图

AC220V防爆整体型接线图

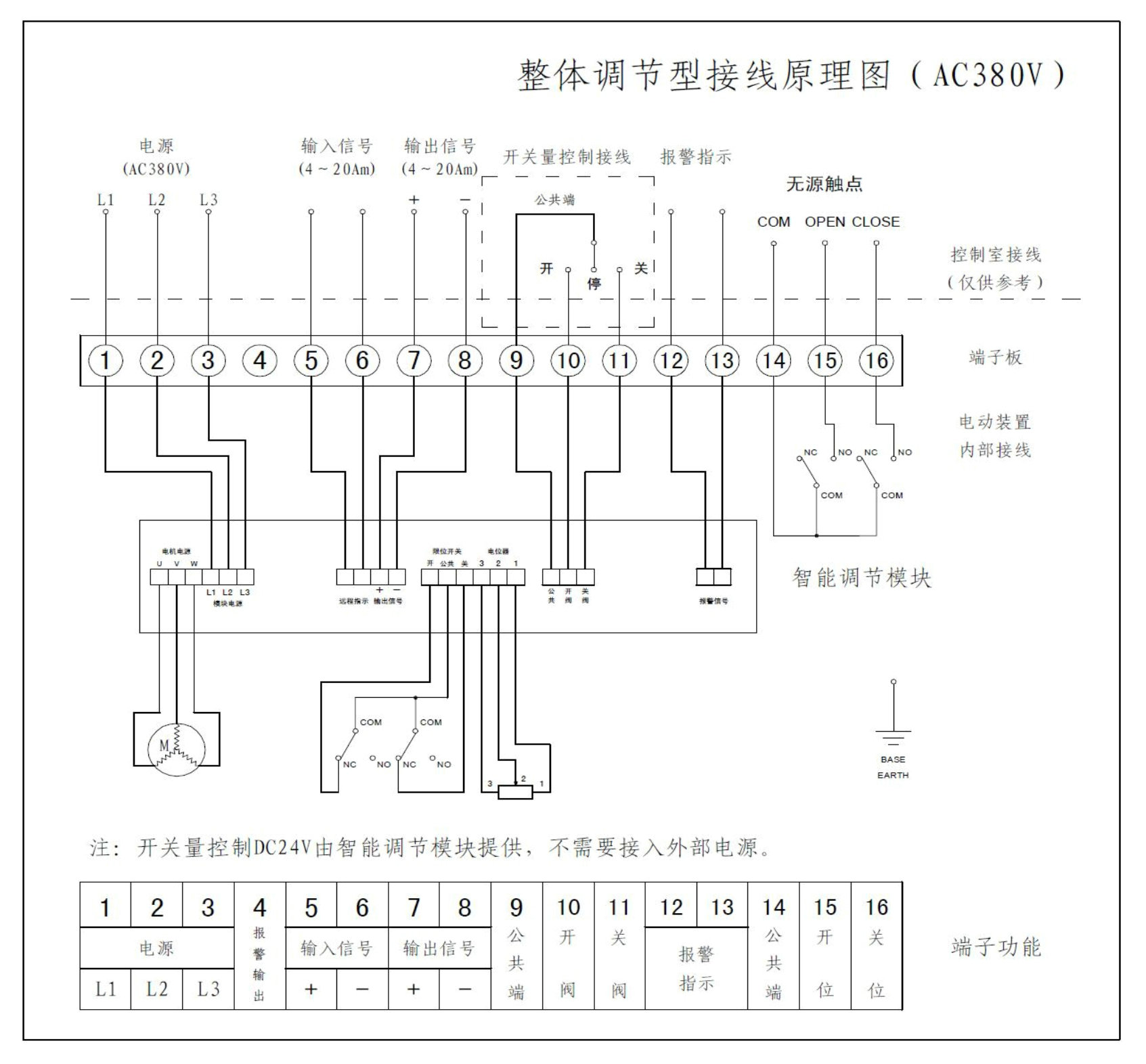

AC38V防爆整体型接线图
AC38V防爆整体型接线图

注意:以上线路图仅供参考,实际以产品附带电路图为准。另,每个厂家的电动装置均不一样,接线方式也都不尽相同,请勿以此为标准去执行操作,若产生一系列问题及发生相关事故,本公司概不负责,还望悉知!
