DC24V电动蝶阀接线图说明及控制方法

时间:2019-11-08   来源:多仪阀门   点击:

电动蝶阀是一种以电能作为驱动力来驱动阀门的执行设备,以其体积小,重量轻,性能可靠,配套简单等优点,广泛应用于食品、环保、轻工、石油、化工等工业系统领域,常被作为管道系统的切断之用,近几年来也被用于调节使用,通过接收工业自动化控制系统的4~20mA信号来精确控制阀门开度,从而达到流量、温度、压力等不同工艺参数的调节和控制。


电动蝶阀采用不同的控制方式,可满足各种不同工况的使用要求,它不仅可以实现开关作用,还可以实现阀位调节功能,且附带手动控制装置,一旦出现电源故障,可临时用手动操作,不至于影响使用。对于它们不同的接线方式,以下特为广大用户以(DC24V)为例,做个简单描述以做为参考!
电动蝶阀接线图

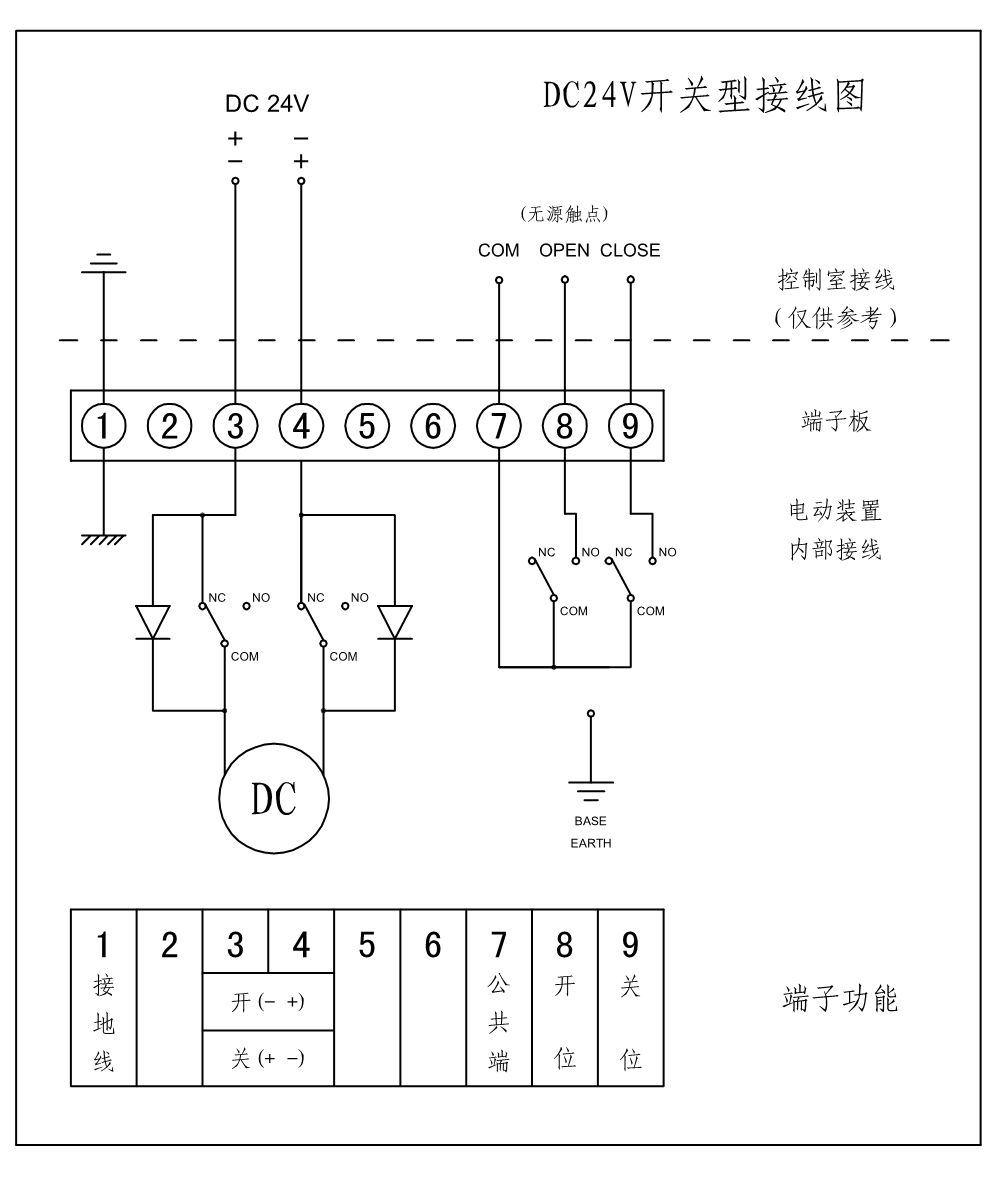

DC24V标准开关型电动蝶阀接线图
电动蝶阀接线图

DC24V整体开关型电动蝶阀接线图
电动蝶阀接线图

DC24V调节型电动蝶阀接线图(4-20mA)
电动蝶阀接线图

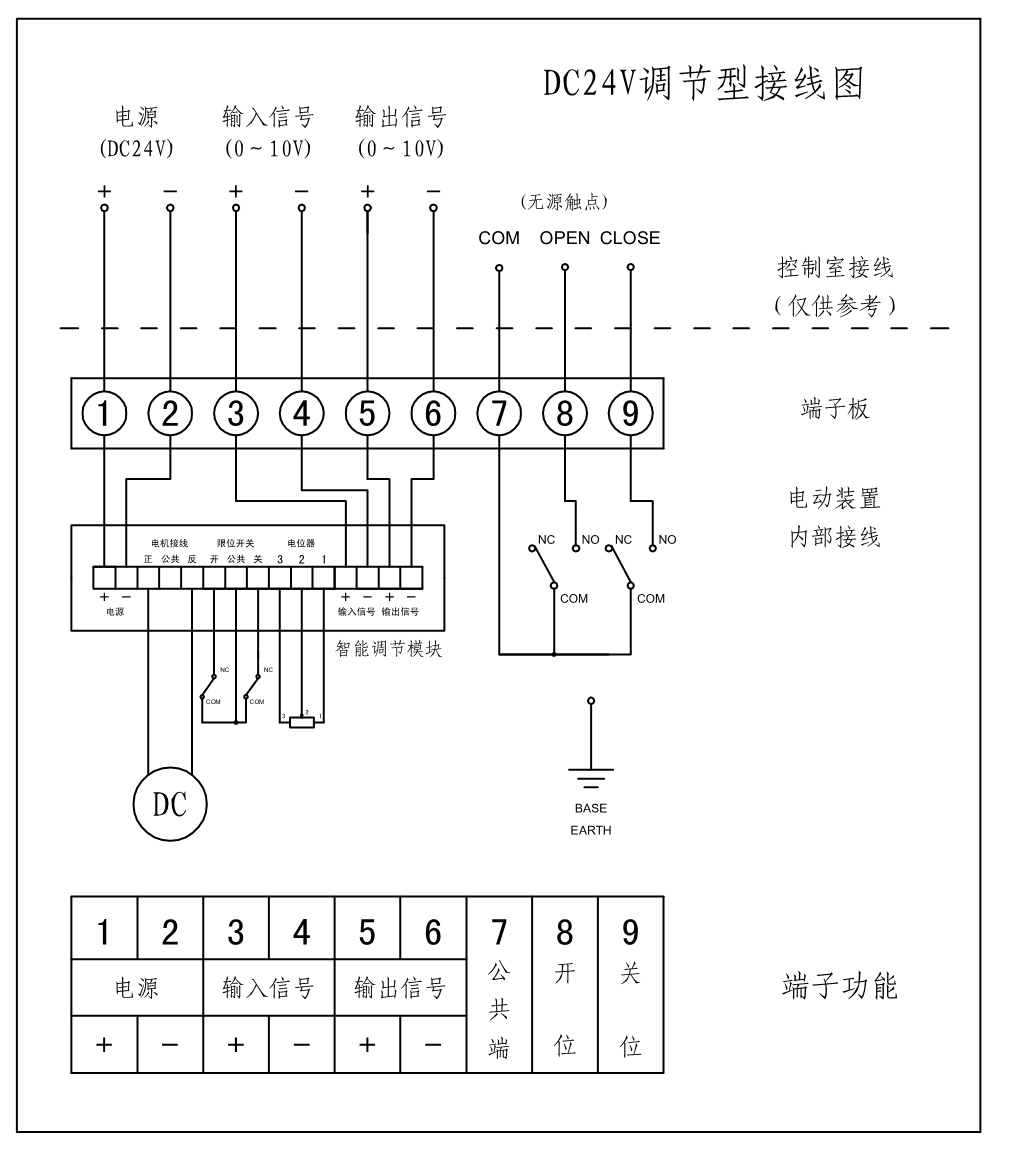

DC24V调节型电动蝶阀接线图(0-10V)

注意:以上线路图仅供参考,实际以产品附带电路图为准。另,每个厂家的电动装置均不一样,接线方式也都不尽相同,请勿以此为标准去执行操作,若产生一系列问题及发生相关事故,本公司概不负责,还望悉知!
