旋启式止回阀工作原理图

旋启式止回阀又称逆止(流)阀,是用于单向流动管道上防止介质倒流的自动阀门,依靠管路介质流动的压力来自行开启或关闭阀门,可分为单瓣式、双瓣式和多瓣式三种,属于比较常用的阀门之一。旋启式止回阀一般适用在流体介质较为干净的管道中,不适合用于粘度大或含有固体颗粒的工况,否则会导致止回阀开启不灵敏,无法达到完全密封,对流体的止回也就不够可靠。旋启式止回阀只允许介质往一个方向流动,可有效防止介质倒流,以防止发生事故。
旋启式止回阀工作原理动态图
旋启式止回阀工作原理:

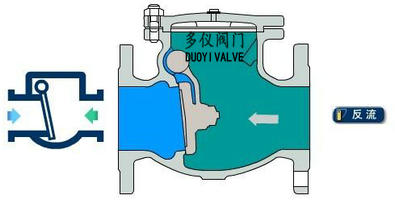

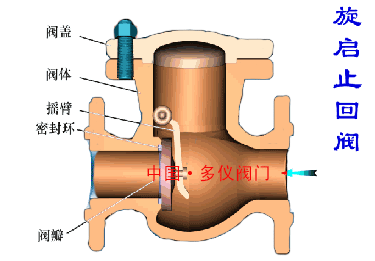

旋启式止回阀的阀瓣与摇杆是连接在一起的,可绕销轴旋转一定角度。当管道流体按指定的方向流入(从左往右)时,阀瓣进口压力高于出口压力,此时阀瓣被推离阀座,绕销轴转动某一位置,阀门处于开启状态。当阀瓣两侧压差减小到一定时,阀瓣下落,又回到关闭状态。当流体自右向左流动,即反向倒流时,则阀瓣右侧压力高于左侧压力,两侧压差产生的作用力将阀瓣压紧在阀座上,流体无法通过,则介质不能倒流;而且流体压力越大,密封面压得越紧,密封效果越好。
旋启式止回阀作用

旋启式止回阀的安装位置不受限制,它可以水平安装在管道中,也可以安装在垂直或倾斜的管线上,但如果是安装在垂直管道上,介质的流动方向应由下向上。
