止回阀(单向阀)型号编制表示方法

时间:2015-10-11   来源:多仪阀门   点击:
止回阀型号表示方法 止回型号编制说明

止回阀(单向阀)型号编制说明:

止回阀(单向阀)也称作逆止阀或逆流阀,是一种通过介质本身的流动来开启或关闭阀瓣,且只能单方向流动,无法倒回的自动阀门,主要用于管道系统中防止介质倒流或反向流动使用。止回阀的用途很广,种类繁多,在不同的管路中或使用工况以及连接方式的不同,所选用的止回阀型号也都是不相同的。为了避免在购买阀门时出现选错型号,而导致在应用过程当中因选型不当而产生不必要的工况问题,用户应当对以下止回阀型号的编制说明有更多的了解和认知。

止回阀(单向阀)型号编制说明主要是对止回阀的附加条件、连接方式、结构形式、密封材料、压力等级以及壳体材质等做出详细分析,希望对大家在选购阀门时有所帮助。

止回阀(单向阀)型号表示方法:

止回阀附加代号:HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀;
止回阀编制代号:H代表止回阀;
连接方式代号:4法兰、6焊接、7对夹;
结构形式代号:1升降式、2立式、4旋启式、6双瓣式、8蝶形;
密封材料代号:B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工;
压力等级代号:16=压力十六公斤,PN1.6-25mpa,磅级150LB-2500LB、日级5K-63K;
壳体材质代号:Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I铬钼钢;

止回阀(单向阀)型号编制举例:

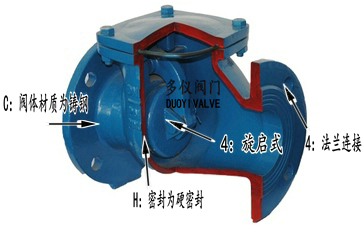

H44H-16C旋启式法兰止回阀
H:表示止回阀;
4: 法兰链接;
4: 旋启式;
H:密封材料为不锈钢;
16:压力为16公斤(1.6mpa)
C:阀体为碳钢。
