蝶阀的优缺点及结构图

时间:2017-08-24 10:38:38   来源:多仪阀门   点击:0

蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节。蝶阀全开到全关通常是小于900, 蝶阀和蝶杆本身没有自锁有力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使碟板具有自锁能力,使碟板停止在任意位置,还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。

(一)蝶阀的优点:

1,启闭方便迅速、省力、流体阻力小,可以经常操作。
2,结构简单,体积小,重量轻。
3,可以运送泥浆,在管道口积存液体最少。
4,低压下,可以实现良好的密封。
5,调节性能好。

(二)蝶阀的缺点:

1,使用压力和工作温度范围小。
2,密封性较差。

(三)蝶阀的安装与维护:

1、在安装时,阀瓣要停在关闭的位置上。

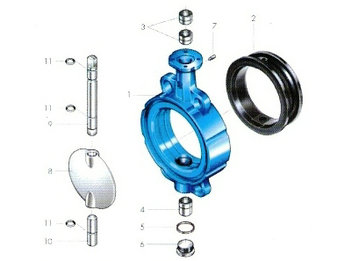

蝶阀结构组成
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀,开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。
