多仪阀门 – 蝶阀 – 气动蝶阀系列

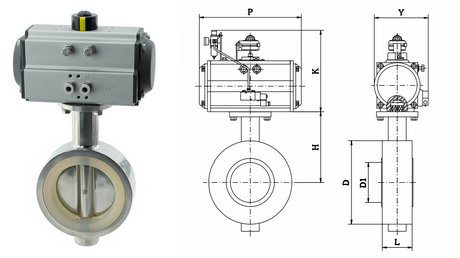

气动对夹卫生蝶阀

阀门型号：D671F-10P，D671Si-10P
通径规格：DN25-DN500
结构形式：中线型
阀体材质：不锈钢304、316、316L等
公称压力：1.0mpa
适用温度：－20℃～180℃
应用范围：酒品、生物工程、食品、制药、饮料、乳品等
产品特点：卫生级标准，材料耐老化，阀体小巧轻便

气动对夹卫生级蝶阀概述：

气动对夹卫生级蝶阀钢件均由食品级不锈钢制作，密封材质为食品橡胶，卫生质量高，采用对夹的连接方式，只需将蝶阀夹在管道两端法兰之间即可，特别适用于空间有限，管道距离相对短的工况中。气动对夹卫生级蝶阀内外用高档抛光设备处理，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染，广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

气动对夹卫生级蝶阀常用于对卫生等级要求很高的场所，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道，还非常适用于蒸汽及其它就地清洗的需要。

气动对夹卫生级蝶阀参数：

公称通径	DN25-DN500
公称压力	PN1.0MPa
连接方式	对夹式
驱动形式	气动控制（压缩空气4～7bar）
适用温度	－20℃～180℃
动作范围	0～90°
密封材质	丁晴橡胶(X)、氟橡胶(FKM)、三元乙丙橡胶(E)
阀体材质	不锈钢304、316、316L等
作用方式	单作用（常开,常闭）、双作用（气开,气关）
控制形式	开关切断、调节流量（输入输出4-20mA）

气动对夹卫生蝶阀气动附件参数：

驱动方法	压缩空气(可带手轮)
供气压力	0.4-0.7mpa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
可选附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
