不锈钢气动法兰硬密封蝶阀D643H-16P图片

时间:2017-06-12 16:59:24   来源:多仪阀门   点击:0

不锈钢气动蝶阀由气动执行器与法兰式三偏心硬密封蝶阀组成,阀体和阀板均采用不锈钢材质制成,阀座采用金属硬密封多层次结构,具有耐腐蚀性、耐高温性和耐磨性等特点,广泛应用于环保、石油、化工、可燃气体以及给排水等腐蚀性介质的管道上。气动硬密封蝶阀在管道上主要起切断和节流作用,亦可设计成具有调节或段阀兼调节的功能。

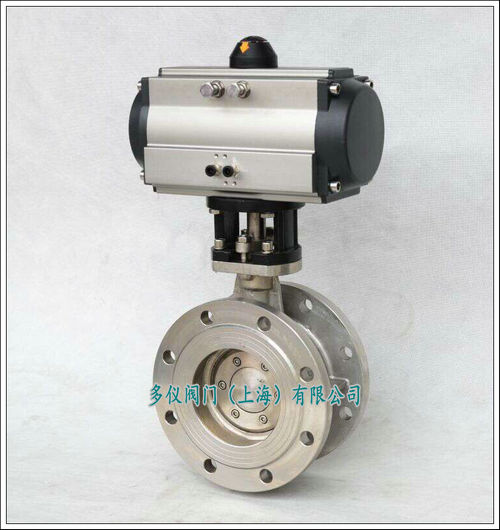

气动法兰三偏心硬密封蝶阀

不锈钢气动硬密封蝶阀采用三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。启闭件是一个圆形蝶板,利用气动执行器的气源压力来控制阀门,主要做截断阀使用,可装配阀门定位器,输入4-20mA的模拟量信号,对介质的各项参数进行调节。

气动法兰硬密封蝶阀结构原理:

D643H-16P气动法兰硬密封蝶阀阀杆轴线与蝶板密封面间偏置,并与阀体通道轴线偏置,阀座回转轴线与阀体通道轴线形成一个偏心角,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。
