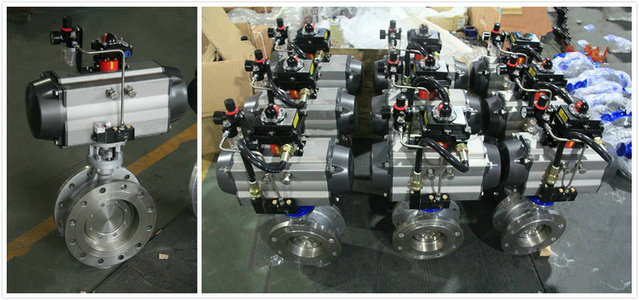

不锈钢气动三偏心硬密封蝶阀D643H/W图片

时间:2017-06-12 16:14:17   来源:多仪阀门   点击:0

D643H/W不锈钢气动三偏心蝶阀具有启闭无摩擦、耐腐蚀、耐高温等特点,主要由高精度三偏心硬密封蝶阀和单双作用气动执行器组成,是一种旋转型高性能调节或切断蝶阀。气动三偏心硬密封蝶阀的密封原理利用偏心结构,无机械磨损,有优良的双向密封功能,做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面,从而杜绝了打开普通阀门时所常见的跳跃现象。

D643H-16P

D643H/W气动三偏心属硬密封蝶阀配用电-气阀门定位器、电磁阀、空气过滤减压器、限位开关(阀位回讯器),可实现对工艺管路中流体介质的比例调节和二位切断控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质。

D643H-16P不锈钢气动三偏心硬密封蝶阀:

D阀门类型:表示蝶阀             6驱动形式:电动控制                     4连接方式:法兰连接            3阀门结构:三偏心式
H密封材质:金属硬密封       16阀门压力:1.6Mpa=16公斤         P阀体材质:不锈钢

气动执行器作用:双作用:通气开、通气关,气源故障保持当前位置
单作用常闭型(气开): 通气开、断气关,气源故障时自动关闭(弹簧复位)
单作用常开型(气关): 通气关、断气开,气源故障时自动打开(弹簧复位)
可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
