电动四通球阀概述:

电动四通球阀是一种X形垂直通道的换向球阀,主要用于管路中对介质进行截断或接通,使介质按照预定的程序输送到各个指定点,即方便而迅速,实现一阀多用的效果。电动四通球阀的特点是球体的两条通道为X形布置,四个通道口径均布于球体赤道圆周截面上,当球体沿顺时针旋转90°时,能使相近的两个通道实现两两相同,同时对两种介质的流向进行切换,可替代四个阀门,简化程序、方便操作,同步性好。

电动四通球阀结构特点:

1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体是,流体阻力小。
2、密封性能好:阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
3、使用寿命长:阀门的阀芯和光见颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,延长了阀门的使用寿命。

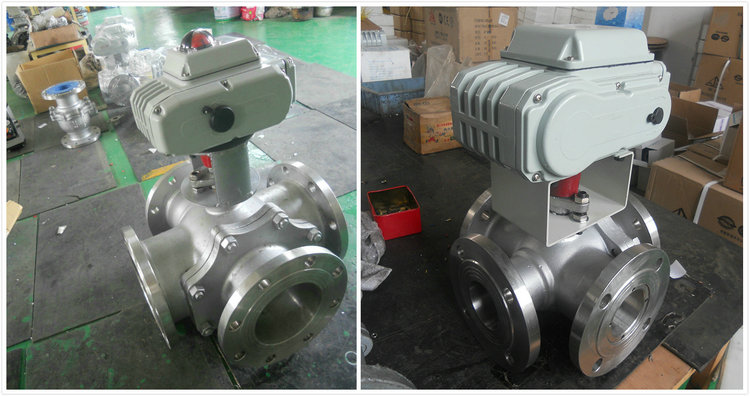

电动四通球阀图片

电动四通球阀技术参数:


阀体形式 四通阀体
公称通径 DN50~300mm
公称压力 PN1.6、2.5、4.0 MPa
阀体材质 WCB铸钢、304不锈钢、316不锈钢
连接形式 法兰连接
阀座密封
PTFE:-30℃~180℃;PPL :-30℃~250℃
适用介质 水液、气体、油类等
设计和制造 GB/T12237-1989; APl608
检验和试验 GB/T13927-1992; APl 598

电动四通球阀换向原理图:

一阀实现正反供水切换,每转90 ,供水方式切换一次,以前需四个阀门,供水时阀1、4 开启,阀2、3关闭;反向供水时阀2、3开启,阀1、4 关闭,现用一台四通球阀替代,操作方便。

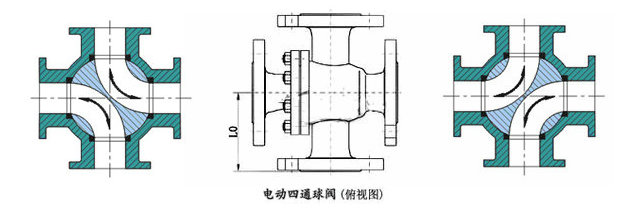

电动四通球阀结构图
电动四通球阀性能规范:

公称压力(MPa) 常温最大工作压力(MPa) 壳体试验压力(MPa) 气密封试验压力(MPa) 高压密封试验压力(MPa)
PN1.6 1.6 2.4 0.6 1.76
PN2.5 2.5 3.8 0.6 2.75
PN4.0 4.0 6.0 0.6 4.4
l50LB 2.0 3.0 0.6 2.2
