AC220V电动球阀接线图说明及控制方式

时间:2019-10-23   来源:多仪阀门   点击:

电动球阀是近几年来工业管路中最为常见的自动化控制设备,主要由电动执行器和阀门两部分组成,它根据球芯围绕的阀轴作90°旋转运动,来达到开启或关闭的作用,亦可根据需要实现控制阀位开度大小的调节功能。被广泛应用于空气、蒸汽、水、气体、石油和石化产品、腐蚀性、弱酸碱介质,是各行业里至关重要的机械产品。


那么对于电动球阀多样的使用方式,如开关切断或调节等控制要求,包括防爆或非防爆要求等,不同的功能可应用于不同的工况环境,那对于它们不同的接线方式,就起到一个及其重要的作用,以下为广大用户以最常见的(AC220V)为例,做个简单描述以做为参考,希望对大家有所帮助。

电动球阀接线图

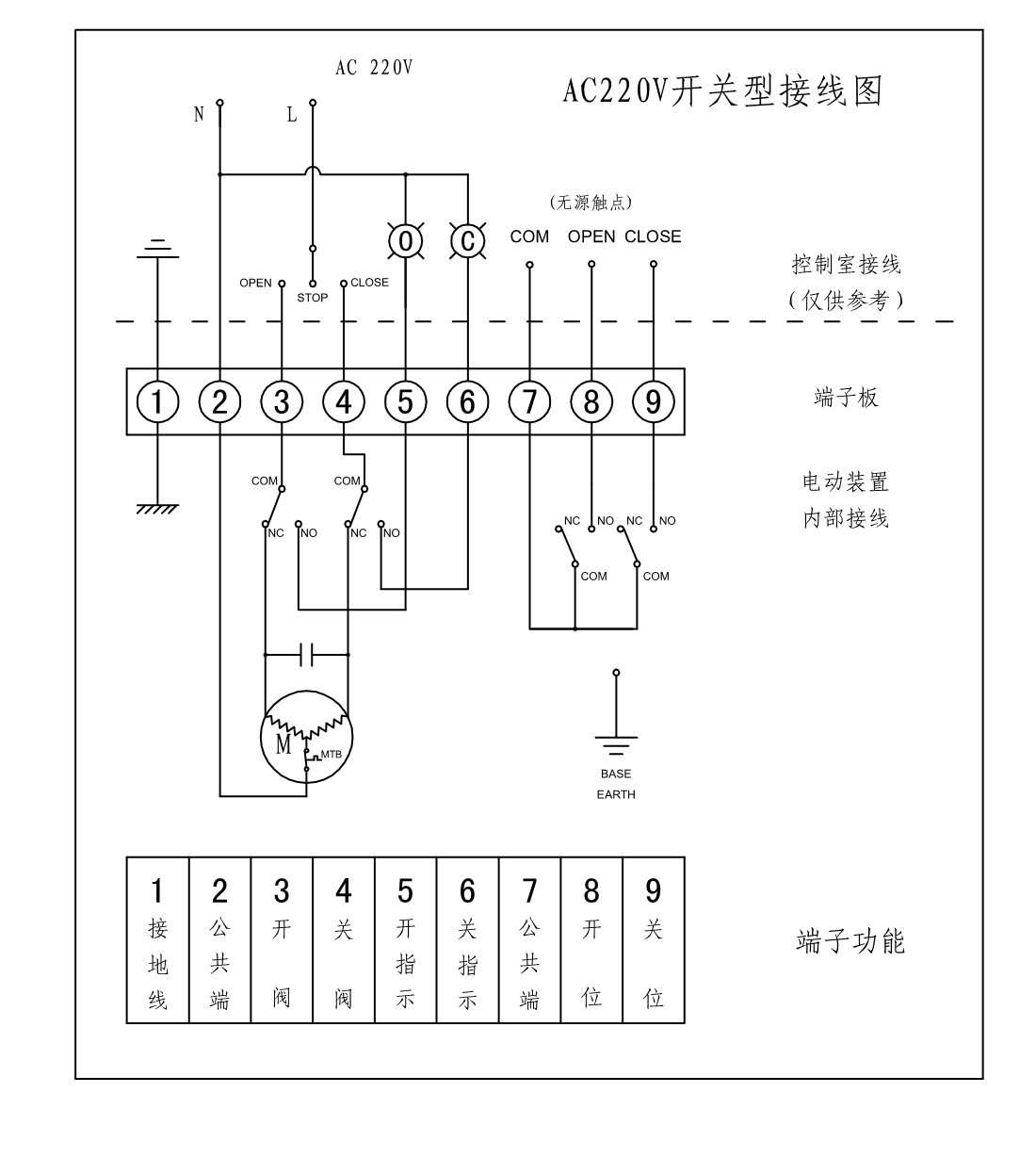

AC220V标准开关型电动球阀接线图
电动球阀接线图

AC220V整体开关型电动球阀接线图
电动球阀接线图

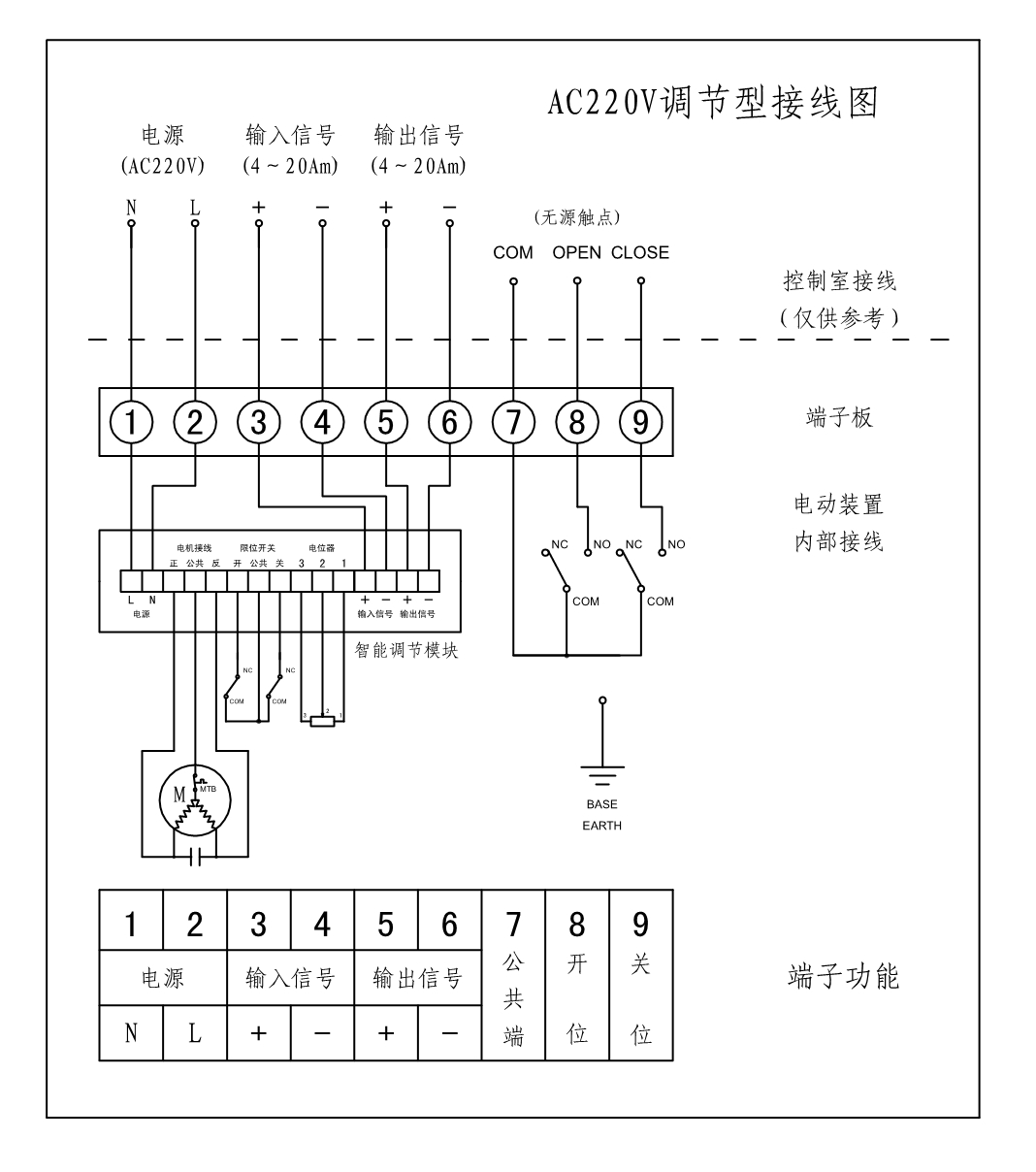

AC220V调节型电动球阀接线图(4-20mA)

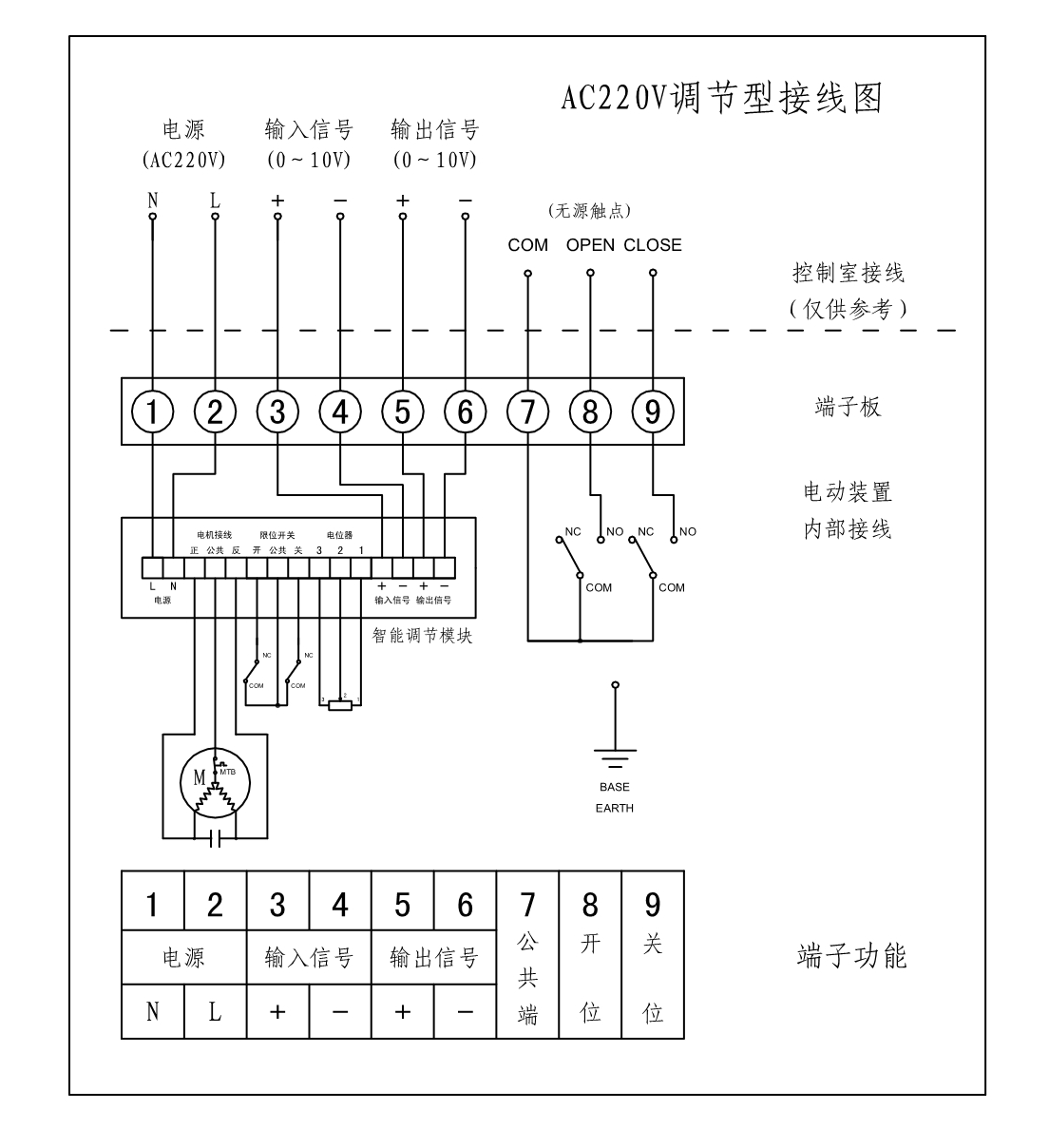

AC220V调节型电动球阀接线图(0-10V)

注意:以上线路图仅供参考,实际以产品附带电路图为准。另,每个厂家的电动装置均不一样,接线方式也都不尽相同,请勿以此为标准去执行操作,若产生一系列问题及发生相关事故,本公司概不负责,还望悉知!
