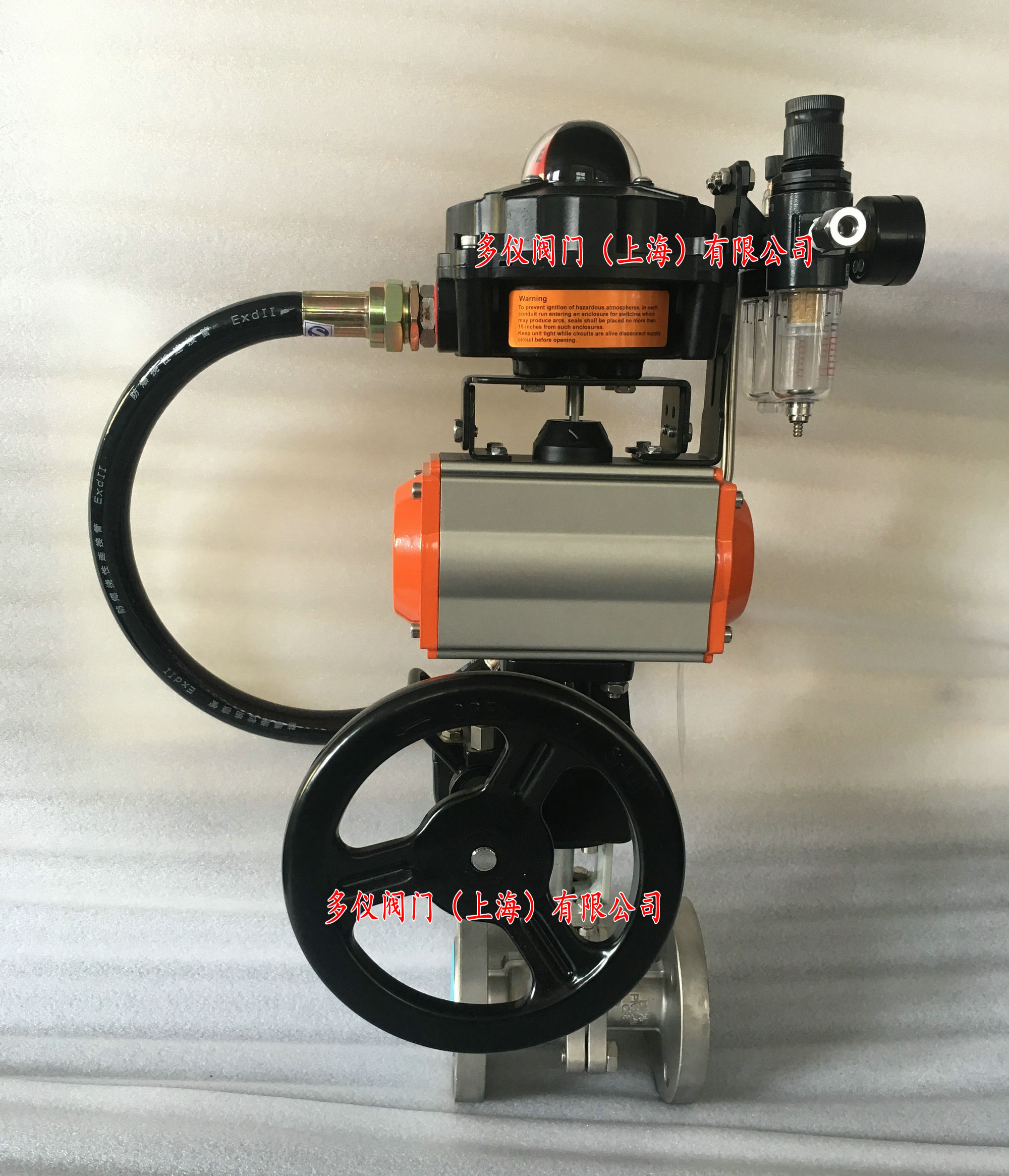

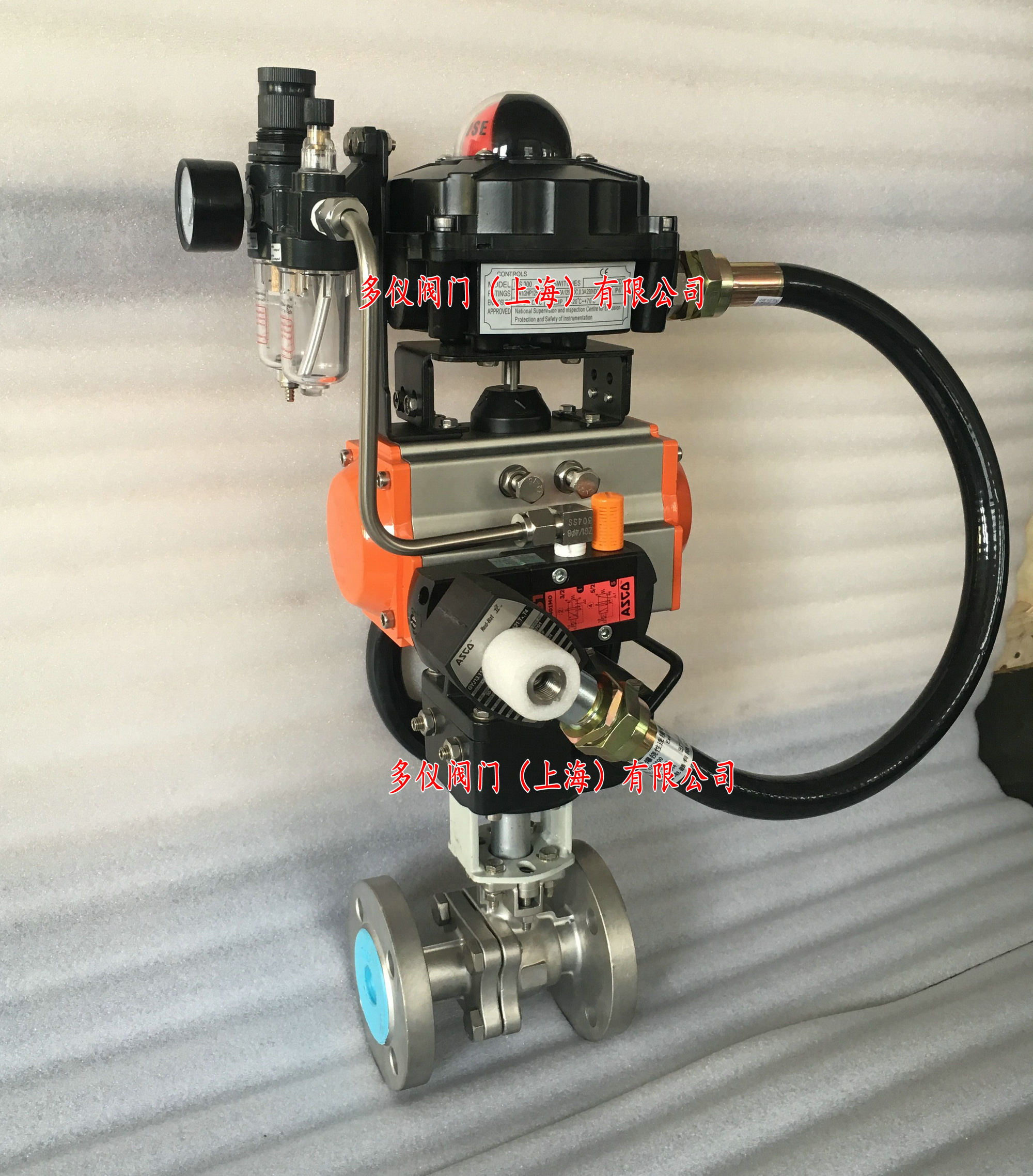

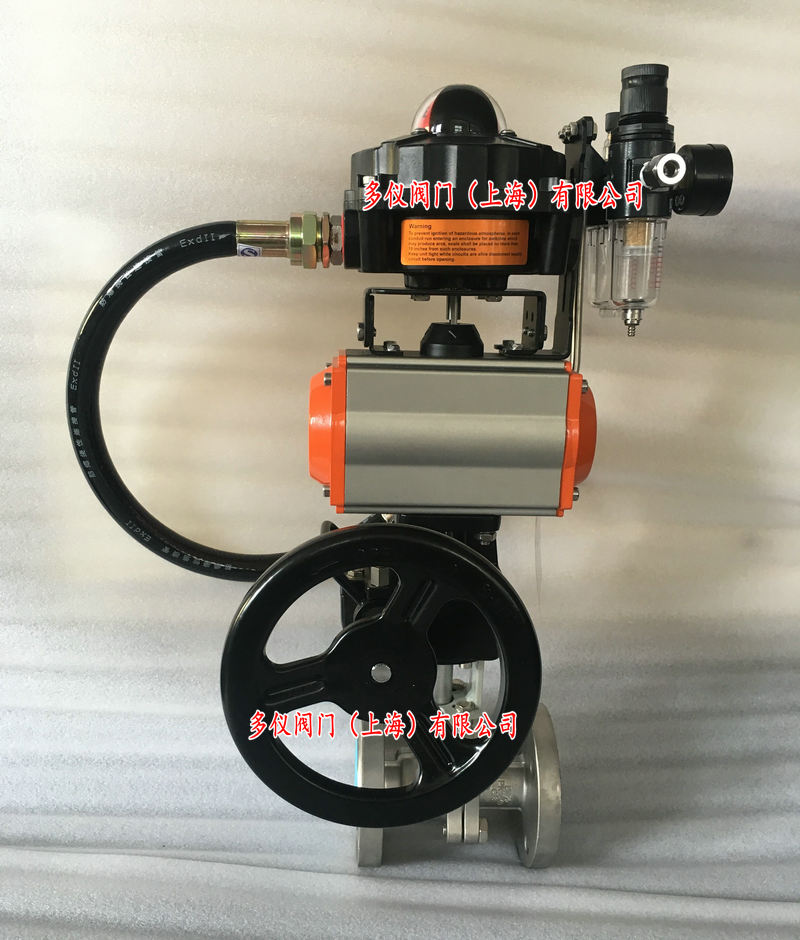

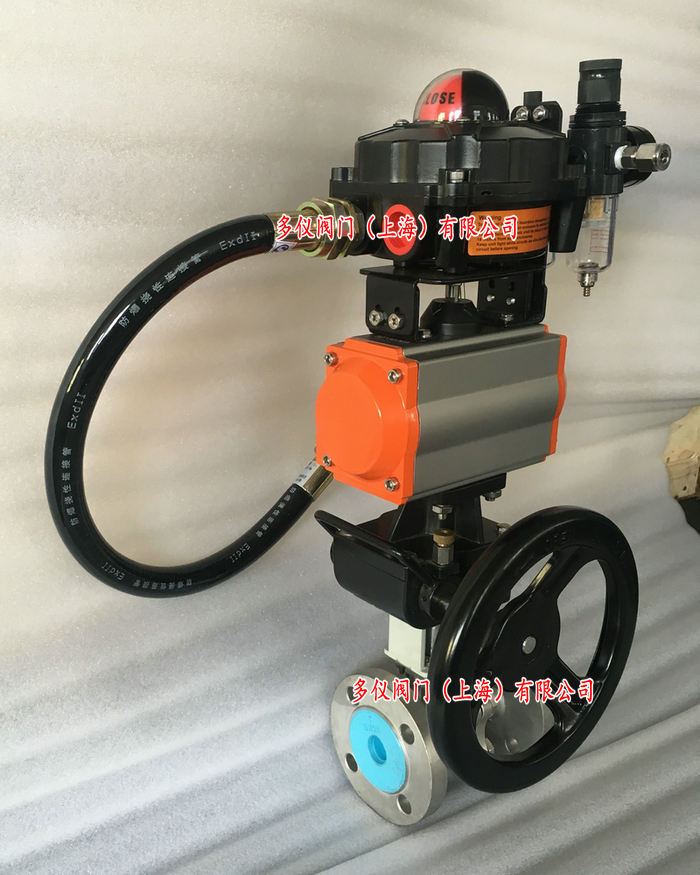

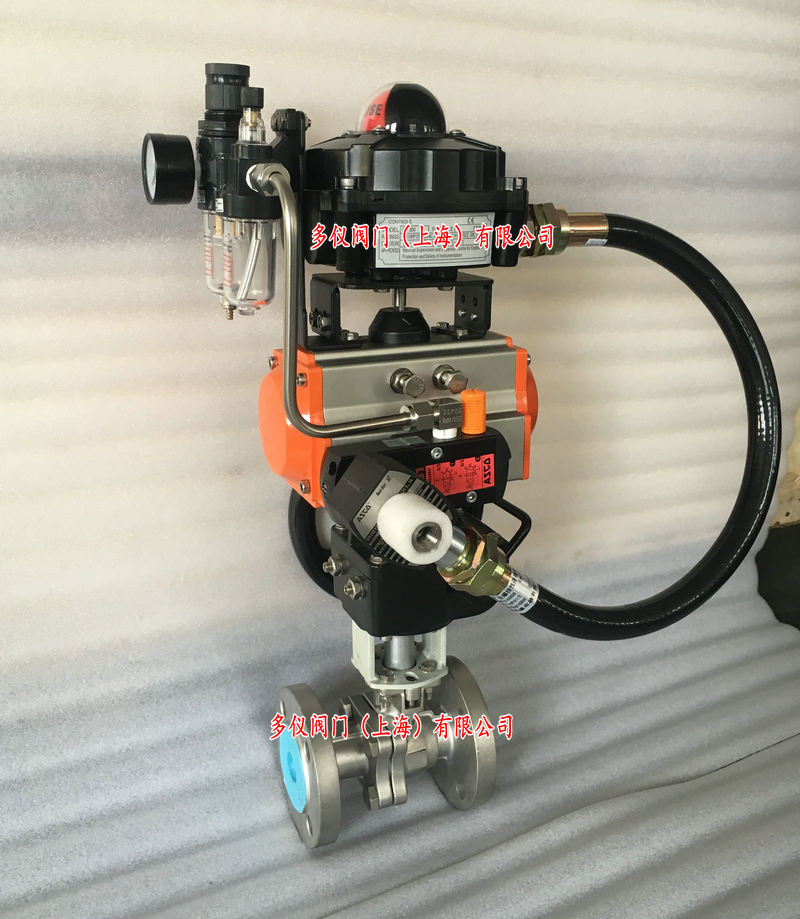

带手动(手轮)防爆气动球阀图片

时间:2018-09-12 22:33:00   来源:多仪阀门   点击:0

带手动(手轮)防爆气动球阀主要是为了在断电或断气时,做应急开关的作用,其原理是在气动球阀的原基础,装配上手操机构,是为了防止当现场发生故障,没有气源和电源的情况下,通过手轮装置来操作阀门的开关,能够有效的避免事故的减少和发生。


带手动(手轮)防爆气动球阀由气动执行机构、手动开关装置、球阀及相关防爆附件,如:防爆电磁阀、防爆限位开关、气源处理三联件等组成,通过配置不同的控制附件,可实现遥控、快速切断及调节功能,适用于易燃易爆的气体、液体、粉尘等危险环境,广泛应用石油、化工、冶金、电力、医药、造纸、水处理、食品、建筑等领域。


带手动(手轮)防爆气动球阀通过0.4-0.7MPa的干净气源即可控制阀门运转,并送出二对无源触点信号指示阀门的开关,且执行速度相对较快,实现就地控制和远距离集中控制,在控制室里就可以控制阀门的开关,不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间,提高安全性。

防爆气动带手动球阀

公称通径 DN15~DN300(mm)
公称压力 PN1.0、1.6、2.5、4.0、6.4MPa
驱动形式 压缩空气4-7bar(带手动装置)
连接方式 法兰式连接
结构形式 两段式阀体
动作范围 0~90°
可选附件 防爆电磁阀、防爆限位开关(回信器)
适用介质 气体、液体、油品
控制方式 开关模式,调节型(定位器4-20mA模拟信号)
作用形式 单作用弹簧复位(常开型,常闭型),双作用(气开气关)
