阀门定位器安装说明

时间:2015-11-05 15:08:45   来源:多仪阀门   点击:0

阀门定位器是气动阀门里用来调节流量所必备的一个重要附件,通常与气动执行机构配套使用,通过接收控制器或控制系统中4-20mA的相关信号,来控制阀门的开度大小,从而达到精确控制管道介质的各项工艺参数。阀门定位器与气动执行机构配套组成,再与各类自控单元或各种阀门连接组成,经过调试安装后,组合成气动调节阀阀门,用于各种工业自动化过程控制领域当中。阀门定位器按结构一般可分为气动阀门定位器、电气阀门定位器及智能阀门定位器。

【阀门定位器安装流程】


1,一般气动执行机构轴的高度(H)可分为20,30,50mm三种。确认执行机构轴的高度后,根据下方图片说明,组装支架。

阀门定位器1

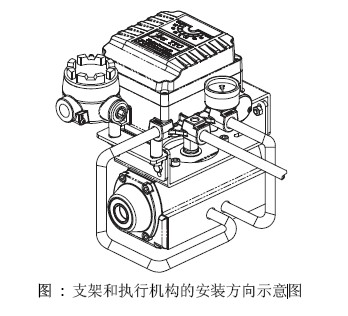

2,用六角头螺栓把支架连接到执行机构的支架上。连接在执行机构的支架上的孔径是6mm,因此得选用适当的螺丝。而且为了防止螺丝被振动等因素松懈,请使用弹簧垫圈或其它方法安装。支架的安装方向根据使用条件不同,但一般建议按下图方向,既执行机构配管和阀门定位器配管方向一致的方向安装。
阀门定位器2

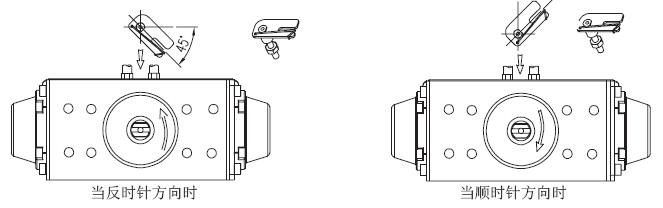

3,把执行机构轴的回转位置对准起始位置,即开度的0%位置。当执行机构是利用弹簧的单作用气缸时,如果不输入气源压力,则气缸轴始终返回到起始点,因此很容易确认。当双作用气缸时,请参照气缸说明书,确认是顺时针旋转还是逆时针旋转,或输入空压时气缸轴的回转方向来判断。

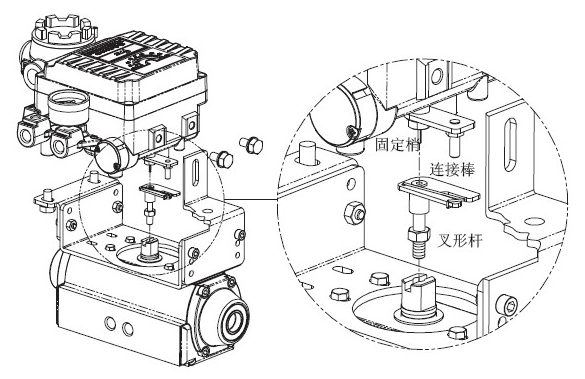

4,设定好叉形杆后,顺时针方向拧紧叉形杆下面的固定螺丝。把阀门定位器安装在支架上。阀门定位器放置在支架上方时,主轴下面的固定梢对准叉形杆上方的中心孔内,同时把主轴反馈杆上的连接棒插入到叉形杆的插槽。这是为了让阀门定位器的主轴和气缸轴的中心一致,如果中心没有对准,那么阀门定位器的主轴上产生负荷力,影响产品的内构成,因此请正确对准中心。

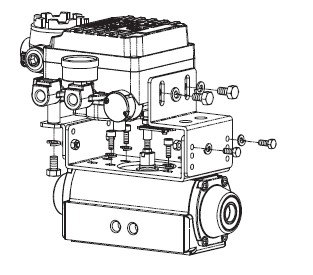

5,用六角螺栓和垫圈固定阀门定位器和支架。固定螺栓时请不要依次完全拧紧螺栓,而要把4个螺栓拧到一定程度后,确认阀门定位器的正确位置后在拧紧4个螺栓。
阀门定位器能够增大调节阀的输出功率,减少调节信号的传递滞后的情况发生,加快阀杆的移动速度,能够提高阀门的线性度,克服阀杆的摩擦力并消除不平衡力的影响,从而保证调节阀的正确定位。
