阀门是否需要安装旁通阀的原则及设置

时间:2017-10-02 22:10:42   来源:多仪阀门   点击:0

我们偶尔会在一些管道当中,看到一些相对比较大的阀门,总是会安装旁通阀门,这到底是为什么?其主要的作用又是什么?在什么样的情况下才需要安装?而对应设备的旁通阀口径大小又是多少?

其实在管道中设置旁通阀,其起到的作用,总的来说可以分成两大点:一是起到保护作用(平衡两端压力),二是紧急备用!

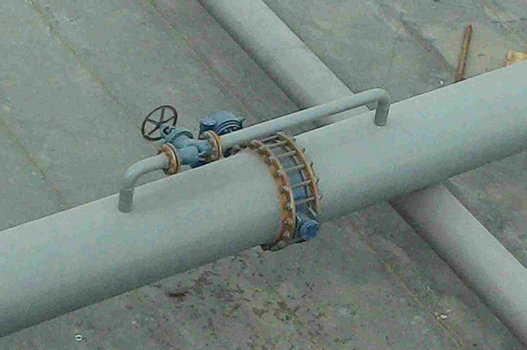

旁通阀设置

,保护作用,也可以说成是对主阀的一种保护措施,防止由于阀门的前后压差过大,而引起开启阻力大,阀门不好打开,尤其是在一些大口径或高压力的管道。高压管道开启前通过旁通阀泄压,以避免高压突然涌进,对阀门下方管道形成冲击。又或者阀门两端压力差过大,开启力矩过大,为避免扭力损伤阀门,进行旁通泄压后再开启阀门。

旁通阀安装

二,紧急作用,作为备用管线来使用,最大的优点就是当主阀出现故障,或者需要维护检修的时候,可以通过打开旁通阀流通,且不影响正常生产。

阀门是否需要安装旁通阀的具体要求及设置:(仅供参考)

2.5MPa级DN400以上; 4.0MPa级DN250以上; 6.4MPa级DN200以上; 10MPa级DN150以上

DN100~DN200的阀门,其旁通管和旁通阀为DN20;DN250~DN600的阀门,其旁通管和旁通阀为DN25;DN600以上的阀门,其旁通管和旁通阀为DN40。
