全通径球阀与缩径球阀的区别及选用

时间:2019-11-15   来源:多仪阀门   点击:

球阀是目前所有阀门市场中,使用最为广泛的一种机械产品,其主要由阀体、阀座、球体、阀杆及传动装置组成,通过执行装置驱动球芯旋转,来达到开关或调节的功能。在化工、环保、水处理、城建、机械包括食品等行业里,应用较广,且非常之受欢迎!

球阀的种类繁多,通过结构形式、连接方式、压力等级、驱动形式等的不同,可组合成各类不同功能的产品,但从最基本的来说,球阀有全通径球阀与缩径球阀两大类的区别之分。一般来说,阀球内径小于或等于球阀端口内径85%时,即称为缩径球阀,而球阀内径大于球阀端口内径95%时,则称为全通径球阀。那么两者之间在选择或应用当中时,又有什么不同之处呢?

一,定义:

1,全通径球阀为等宽流道,也就是说从流进到流出的孔道大小是相同的,其尺寸不能小于标准规定的值,大概与该规格公称通径相当,如DN50全通径球阀流道通径也需为50左右;

2,缩径球阀流道入口宽于流道通径,流道实际通径大概比该规格小一个规格,如DN50缩径球阀流到通径为38左右,大致与DN40的规格相当。在DN250及以内缩一个规格,250-600缩两个规格,600以上按实际情况而定。

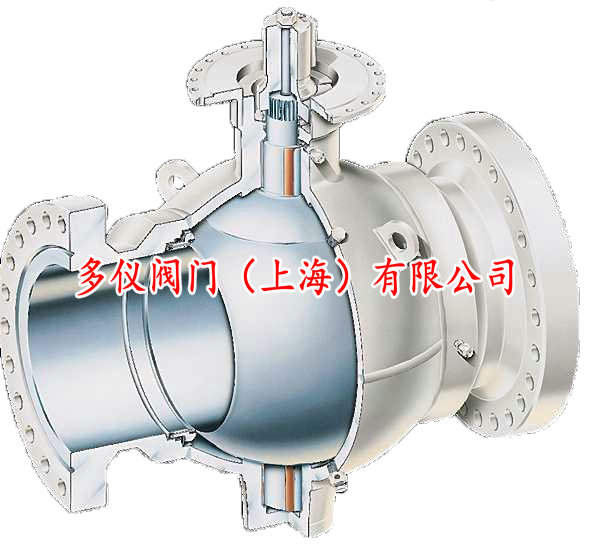

全通径球阀
二,适用介质:

1,全通径球阀一般用于输送粘性、易结渣介质管道上,因其流体阻力小,可以说基本没有流阻,可方便定期的刮蜡吹扫器通过。

3,缩径球阀则适合用于输送气体或物理性能近似于水的介质的管道上,因其重量比全通径的球阀轻30%左右,而其流通阻力只有相同口径截止阀的1/7左右。有利于减轻管道负荷,降低成本。

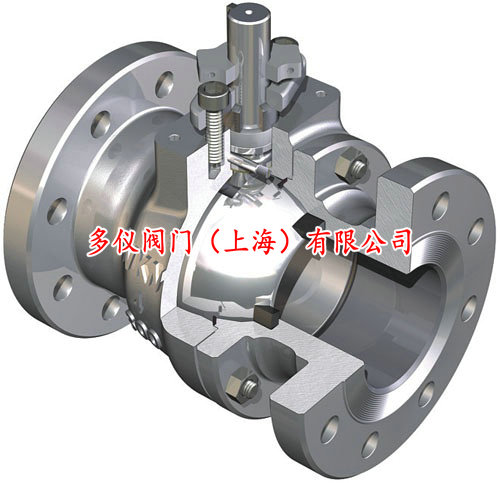

全通径球阀
三,适用工艺:

1,对于需要定期清管的管道来说,不管输送何种介质,都必须采用全通径球阀。介质经过全通径球阀不会减小流量,并且流阻小是作为管道控制的理想型产品,特别是要求严格的工况。尤其是在输油管线和输气管线中的主管线需埋设在地下时,必须使用全通径焊接式球阀。

2,缩径球阀适用于一些要求不高,对流阻要求小等工况当中。当阀的内径大于管端内径80%以上时,对管道流体通过能力几乎没有影响。很多阀门都有缩径,一般控制在0.8以内,缩径一方面降低了阀门的流通能力,也即阀门的Kv值,增大了阀门两端的压降,造成了能量的损失,对管路来说,没有太大影响,或许增大了对管路的冲刷。

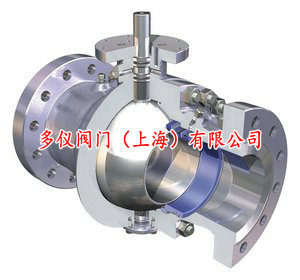

全通径球阀
四,优缺点比较:

1,安装空间:缩径球阀体积小,因此它的安装空间的要求更小。因其重量比全通径的球阀轻30%左右,有利于减轻管道负荷,减少运输负荷,降低成本。
2,造价:缩径球阀比全通径球阀价格低一个等级,考虑到性价比,国际上普遍默认,相邻管径采用同一球径阀体。如dn32与dn40、dn50与dn63、dn90与dn110、dn160与dn200、dn250与dn315采用同一球体。

注意:由于缩径球阀的阀内径较小,阀杆所受力矩小,更适宜延长阀门开关的使用寿命。尤其是大口径阀门的低扭矩设计。但是缩径也不能缩很多,否则系统阻力会增大。但是如果不缩径,一来是增加采购费用,再者一般都会降低阀门控制特性,使调节效果变差。比如调节阀如果总在小开度下使用,会降低阀门使用寿命。
