阀门选型依据及选用指南

时间:2017-08-24   来源:多仪阀门   点击:
如今市面上的阀门越来越多,阀门的种类特别的复杂,结构和材质也都尽不相同,阀门的选型对于工况中装置长周期运行是至关重要的。阀门的选用不当及用户对阀门的不了解,都是事故发生及安全威胁的源端。而在如今社会工业对阀门产品的需求越来越广泛,用户应对阀门等方面知识有进一步的了解与认知。

阀门的特性一般有两种,使用特性和结构特性。

使用特性:它确定了阀门的主要使用性能和使用范围,属于阀门使用特性的有:阀门的类别(闭路阀门、调节阀门、安全阀门等);产品类型(闸阀截止阀蝶阀球阀等);阀门主要零件(阀体、阀盖、阀杆、阀瓣、密封面)的材料;阀门传动方式等。

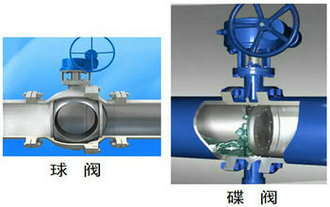

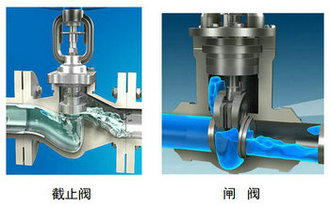

截止阀闸阀 球阀蝶阀

结构特性:它确定了阀门的安装、维修、保养等方法的结构特性,属于结构特性的有:阀门的结构长度和总体高度、与管道的连接形式(法兰连接、螺纹连接、夹箍连接、外螺纹连接、焊接端连接等);密封面的形式(镶圈、螺纹圈、堆焊、喷焊、阀体本体);阀杆结构形式(旋转杆、升降杆)等。

阀门选型步骤:

1. 明确阀门在设备或装置中的用途,确定阀门的工作条件:适用介质、工作压力、工作温度等等。
2. 确定与阀门连接管道的公称通径和连接方式:法兰、螺纹、焊接、卡套、快装等。
3. 确定操作阀门的方式:手动、电动、电磁、气动或液动、电气联动或电液联动等。
4. 根据管线输送的介质、工作压力、工作温度确定选择阀门的壳体和内件的材料:灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5 选择阀门的种类:闭路阀门、调节阀门、安全阀门等。
6. 确定阀门的型式:闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀等。
7. 确定阀门的参数:对于自动阀门,根据不同需要先确定允许流阻、排放能力、背压等,再确定管道的公称通径和阀座孔的直径。
8. 确定所选用阀门的几何参数:结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
9. 利用现有的资料:阀门产品目录、阀门产品样本等选择适当的阀门产品。

阀门选型依据:

1. 所选用阀门的用途、使用工况条件和操纵控制方式。
2. 工作介质的性质:工作压力、工作温度、腐蚀性能,是否含有固体颗粒,介质是否有毒,是否是易燃、易爆介质,介质的黏度等等。
3. 对阀门流体特性的要求:流阻、排放能力、流量特性、密封等级等等。
4. 安装尺寸和外形尺寸要求:公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
5.对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。(在选定参数时应注意:如果阀门要用于控制目的,必须确定如下额外参数:操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。)

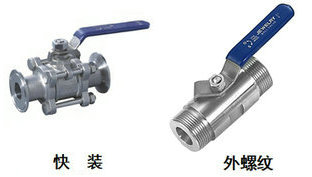

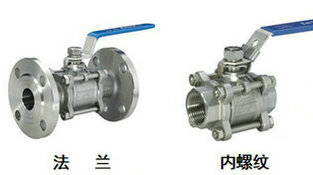

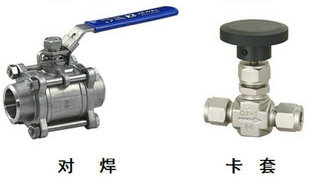

阀门链接方式选型
阀门链接方式选型1
阀门链接方式选型2
根据上述选择阀门的依据和步骤,合理、正确地选择阀门时还必须对各种类型阀门的内部结构进行详细了解,以便能对优先选用的阀门做出正确的抉择。管道的最终控制是阀门。阀门启闭件控制着介质在管道内的流束方式,阀门流道的形状使阀门具备一定的流量特性,在选择管道系统最适合安装的阀门时必须考虑到这一点。
